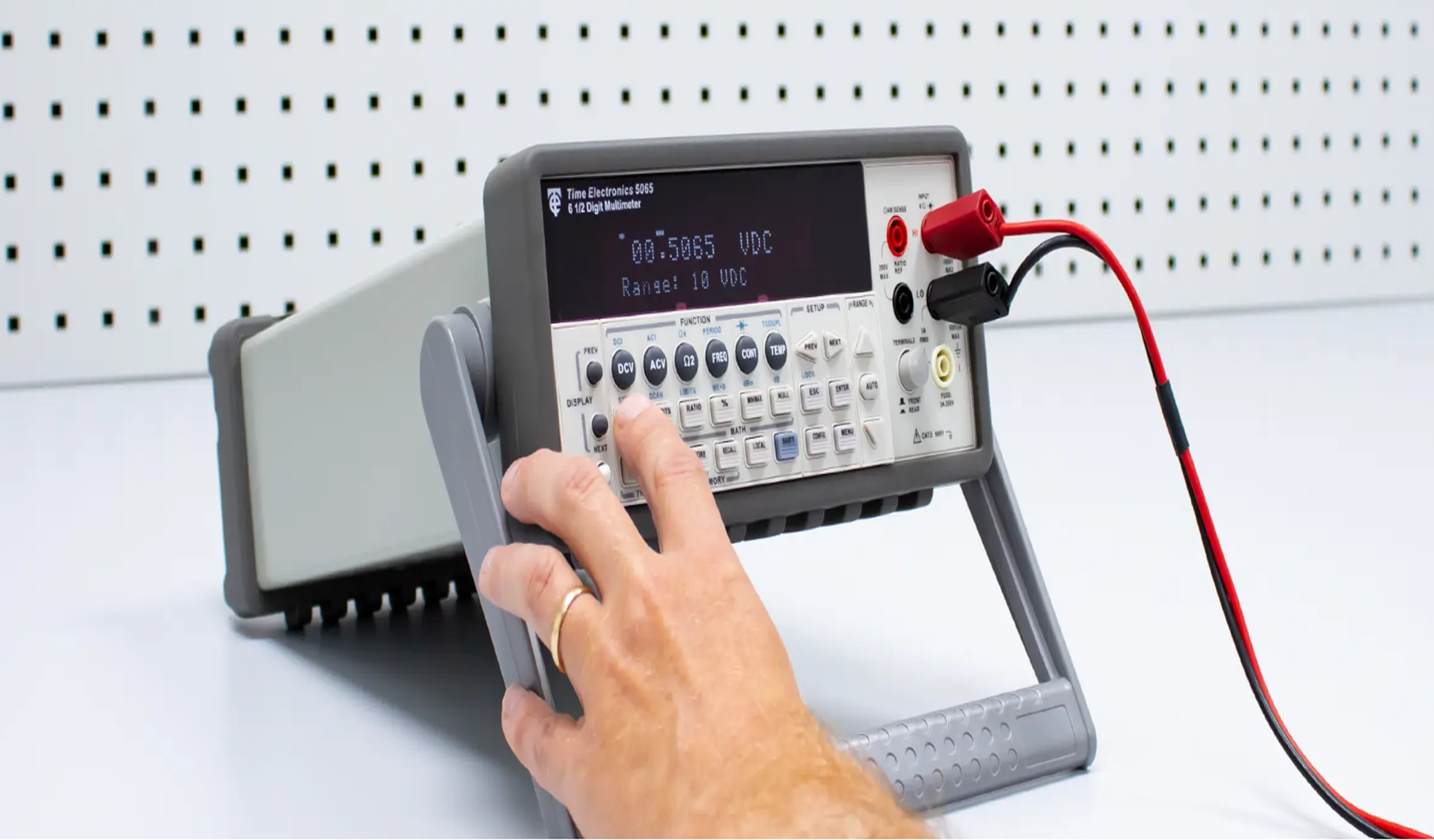

El 5065 es un multímetro de banco de 6½ dígitos versátil y de alto rendimiento con 19 funciones de medición. El bajo costo, la operación simple, la estabilidad y la alta precisión hacen del 5065 un DMM ideal para una variedad de aplicaciones. Además, la alta velocidad significa que tanto la tasa de muestreo como la tasa de transferencia de datos pueden alcanzar 2000 lecturas por segundo.
El 5065 mide voltaje CA/CC, corriente CA/CC, resistencia de 2 y 4 hilos, frecuencia, período, diodo, continuidad, termopares y RTD. Además de las funciones estándar, se incluyen muchas otras capacidades, como Mín./Máx., Relación/% y Nulo. Las funciones de memoria con hasta 2000 lecturas se pueden almacenar y recuperar. La prueba de límite con una salida externa se puede configurar para indicar que pasa o falla.
La amplia gama de características hace que el 5065 sea adecuado para ingenieros de pruebas, técnicos de servicio y calibración. La construcción duradera con un protector de goma protector y un asa de transporte permite un cómodo uso y transporte en la mesa de trabajo. Las opciones incluyen una tarjeta de escáner de 10 canales que permite medir múltiples entradas, interfaz GPIB, adaptador de sonda RTD, juegos de cables de prueba y un maletín de transporte flexible.
Operación simple
El panel frontal cuenta con una pantalla codificada por colores de dos líneas para facilitar la lectura de medidas y funciones. El control es simple, con funciones comunes seleccionadas con solo presionar un botón.Aplicaciones
El 5065 es ideal para aplicaciones que van desde pruebas y calibración hasta educación. En entornos de I+D y producción, se puede utilizar para comprobar y probar dispositivos electrónicos, circuitos y componentes. También se puede utilizar para realizar mediciones automatizadas para la validación del product. En calibración, el 5065 es un multímetro preciso para probar fuentes eléctricas y electrónicas. También se puede utilizar para mediciones de señales en instrumentación de procesos, como transmisores, RTD y termopares. Otras aplicaciones incluyen trabajos de reparación y servicio, y trabajos de prueba experimental en ingeniería. Ver especificaciones de productos

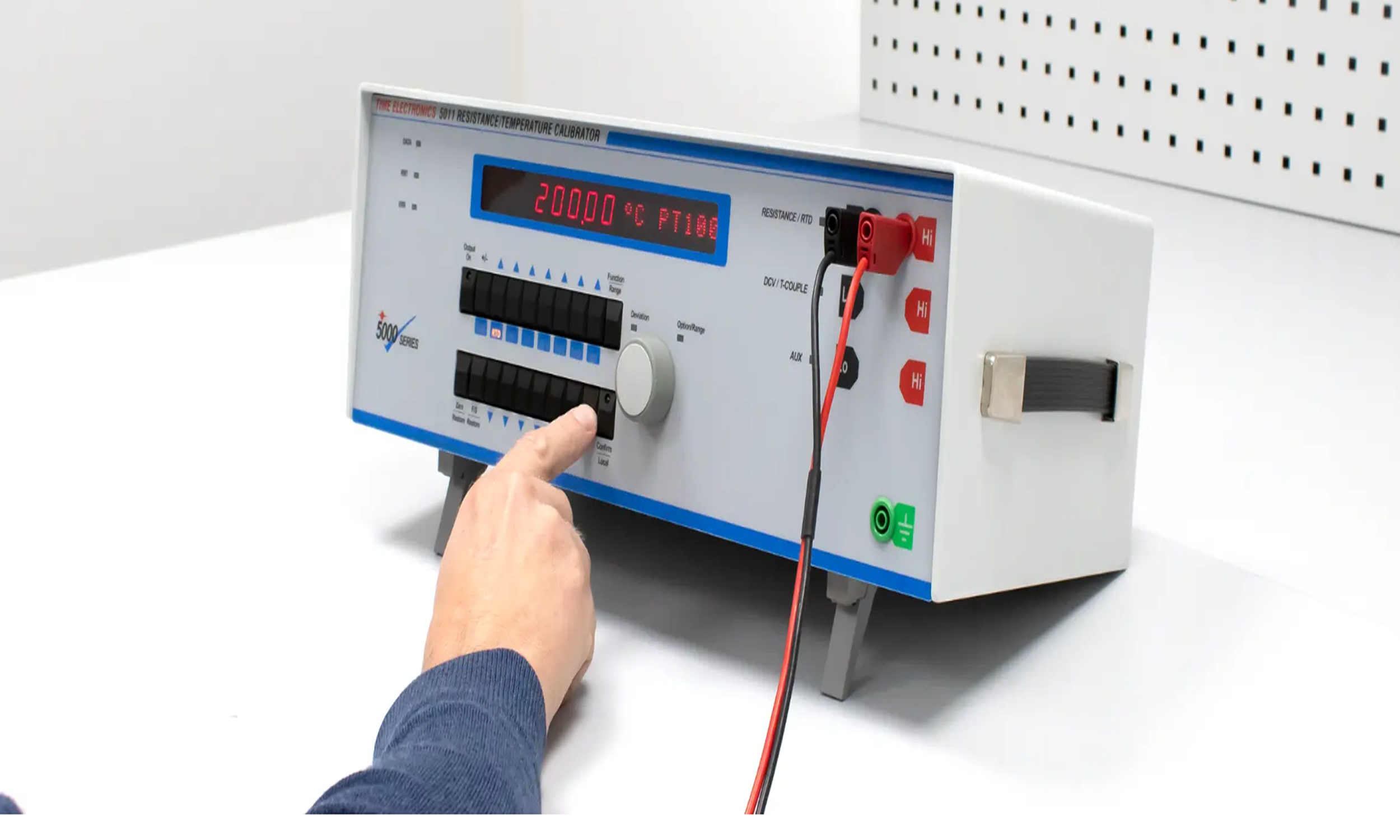

El 5011 es un calibrador versátil y de alta precisión que se puede utilizar en una amplia gama de aplicaciones en diversas industrias. Utilizado principalmente como fuente de resistencia/RTD programable, el 5011 proporciona resistencia de precisión con una precisión máxima del 0,01 % y una resolución de 1 mΩ (50 Ω a 1 kΩ).
Las opciones internas para mayores capacidades se pueden instalar según los requisitos del cliente. Estos incluyen voltaje de CC y simulación de termopar, corriente de CC y frecuencia.
El 5011 se puede utilizar como calibrador de temperatura y resistencia de grado de laboratorio, o se puede incorporar a un sistema de prueba automatizado para inyecciones de señal dedicadas. También está disponible una opción de kit de montaje en rack.
Operación simple
La operación del panel frontal permite al usuario configurar rápidamente la función y la salida requerida. Utilizando la desviación del dial jog/shuttle, el usuario puede ajustar con precisión el valor de salida como un porcentaje (+/- 9,99%). Toda esta información se muestra en una pantalla LED fácil de leer. Como estándar, el 5011 utiliza una estructura de comando SCPI para la programación. También es compatible con el conjunto de comandos Time Electronics 9811/19/20, lo que lo convierte en un reemplazo ideal para estos modelos heredados.Opciones flexibles
Hay disponible una gama de opciones instaladas internamente para el 5011, que brindan funciones y características adicionales. La opción DCV/termopar proporciona una fuente de voltaje de CC (+/- 20 V) y simula los tipos de termopar K, J, T, R, S, N, E y B. Con la opción de corriente CC instalada, el 5011 puede generar hasta 220 mA. Esto hace que el instrumento sea ideal para la calibración precisa del control de procesos. También está disponible una opción de frecuencia de 0,1 Hz a 10 MHz (período de 100 ns a 10 s). La salida es variable con una mejor configuración de resolución de 0,1 Hz.
Un multímetro digital de sobremesa que combina alto rendimiento y precisión con un funcionamiento sencillo. El 5075 mide desde nanovoltios hasta 10 kV, desde picoamperios hasta 30 amperios, desde nanoohmios hasta 1 GΩ y desde picofaradios hasta 300 μF.
Es ideal para usuarios que requieren un multímetro rentable con múltiples funciones y una resolución y precisión excepcionales de hasta 7,5 dígitos. Esto hace que el 5075 sea una solución versátil para la verificación y calibración de laboratorio esenciales. Cubre una amplia gama de aplicaciones con excelentes capacidades de medición, al mismo tiempo que mantiene la confiabilidad y el rendimiento a largo plazo.
Las opciones incluyen un escáner de 10 canales de baja temperatura que permite mostrar o comparar múltiples entradas sin necesidad de un arreglo de conmutación separado. La calibración impulsada por software se puede realizar conectando el 5075 a una PC/computadora portátil instalada con el software EasyCal. La interfaz GPIB es estándar con USB opcional a través de un adaptador.
Características
- Resolución de 7,5 dígitos
- Tensión y corriente CA/CC
- Resistencia y temperatura
- Capacidad
- Frecuencia
- 18 ppm mejor precisión
- Opción de escáner de 10 canales
- Compatible con el software EasyCal
Operación simple

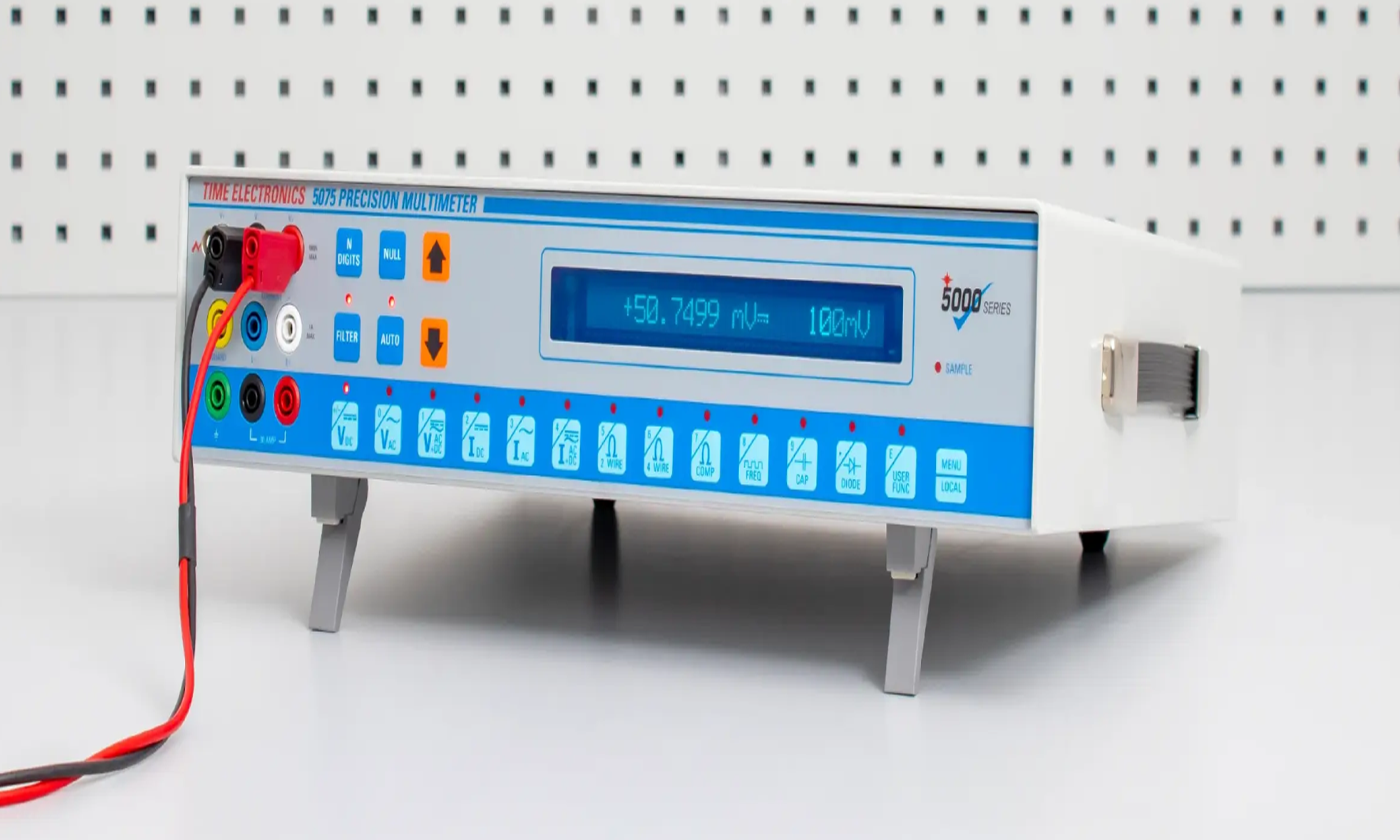

El 5075 es fácil de usar con todas las funciones principales, desde selección de rango hasta nulo, que requiere solo presionar una tecla. La gran pantalla de 24 dígitos muestra claramente el rango y la lectura e incluso puede mostrar el tiempo hasta la próxima muestra si es necesario. Otras funciones se pueden seleccionar fácilmente desde un menú desplegable. Están disponibles funciones para pruebas de diodo/zener, máx./mín., mantenimiento de picos y comprobaciones de continuidad, y también se pueden seleccionar varias advertencias sonoras. Una función de gráfico de barras permite al usuario programar límites altos y bajos de aprobación/fallo y cambiar al modo de visualización de barras. Esto dará una indicación audible y visual al usuario de la especificación de los componentes.Modos de filtrado
Además del filtrado analógico, un modo de filtro dinámico automático (ADF) permite que el 5075 seleccione automáticamente el filtro más adecuado. Para una señal que cambia rápidamente o cuando la señal se conecta por primera vez, la lectura se muestra casi de inmediato, pero si la entrada permanece constante, el tiempo de filtro aumenta para proporcionar una lectura precisa más estable. Si se desconectara la entrada, el filtro volvería inmediatamente al más rápido. Ver especificaciones de productos

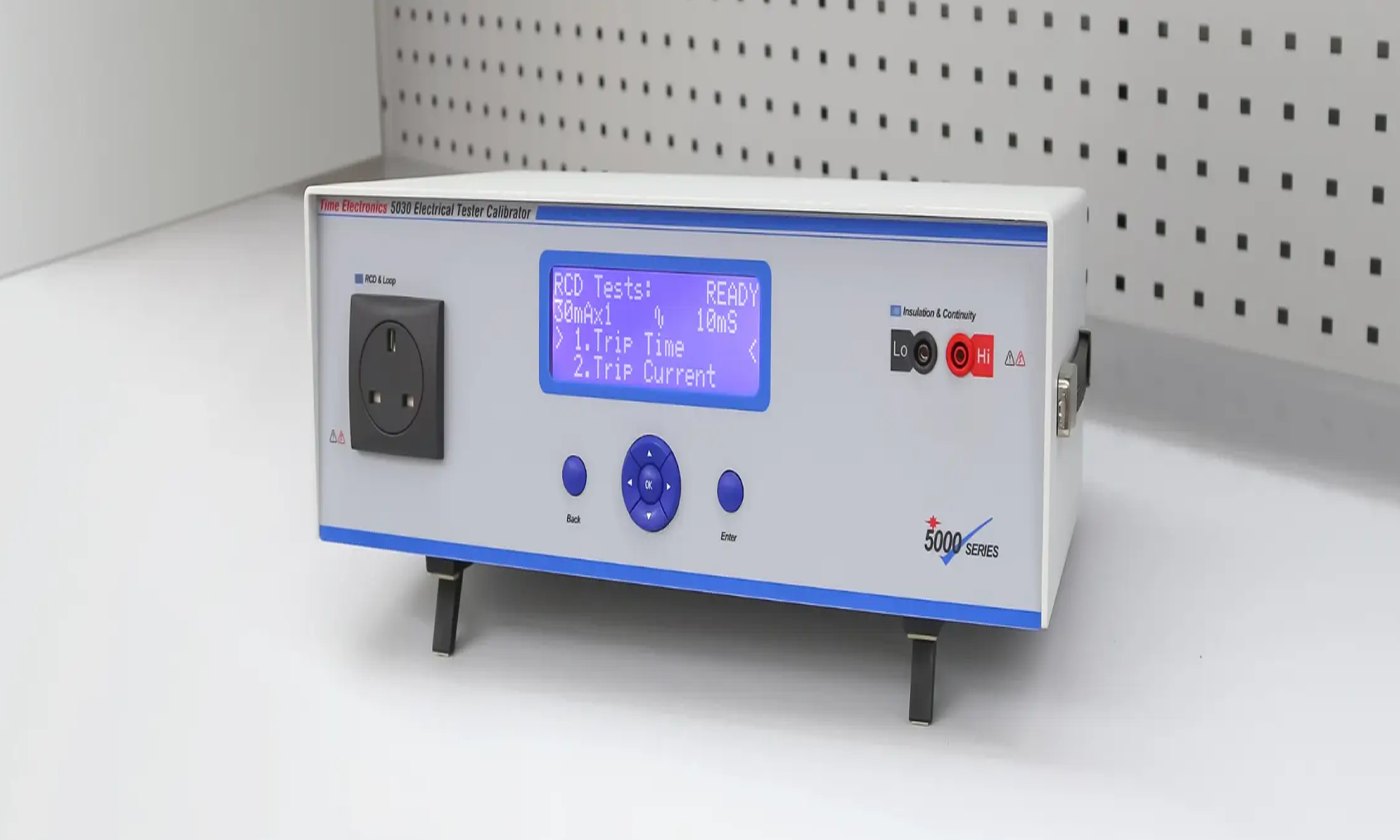

El 5030 es un instrumento de precisión diseñado para calibrar RCD, lazo, aislamiento, probadores de tierra y probadores de instalaciones multifunción. Simula con precisión los tiempos de disparo de RCD y mide las corrientes producidas por los probadores de RCD. Reproduce la impedancia de bucle y se ajusta automáticamente para la impedancia de línea local. También proporciona resistencias de aislamiento y mide voltajes y corrientes de prueba.
El control del usuario se realiza a través del teclado de navegación central. Desplazarse por los menús y las configuraciones es intuitivo y fácil, y las mediciones y configuraciones se muestran en la pantalla LCD. Para las pruebas de bucle y RCD, el comprobador eléctrico se conecta directamente a la toma de corriente del panel frontal dedicada (tomas de tipo regional disponibles, especificadas en el pedido). En estas condiciones de prueba, si el dispositivo bajo prueba está defectuoso, el 5030 detecta automáticamente la falla, desconecta la salida y advierte al usuario. El 5030 está diseñado para no disparar ningún RCD en el suministro local. Para aislamiento y continuidad, la conexión se realiza mediante terminales de 4 mm.
La calibración impulsada por software se puede realizar conectando el 5030 a una PC/computadora portátil instalada con el software EasyCal.
Características
- RCD: 3 a 2500 mA, 10 a 2000 ms
- Bucle de 50 mΩ a 1,8 kΩ
- Aislamiento hasta 2 GΩ / 1 kV
- Continuidad 0,1 Ω a 10 kΩ
- Control RS-232/USB
- Interfaz de usuario rápida e intuitiva
- Zócalos de prueba regionales disponibles
- Compatible con el software EasyCal
Impedancia de bucle y medición automática de bucle local
Con 10 puntos de medición, el 5030 cubre una amplia gama de probadores de bucle. Se utilizan resistencias internas de alta potencia para la función de calibración de bucle, capaces de soportar hasta 30 A. El 5030 realiza una medición automática precisa del bucle local y la suma al valor de la resistencia para dar el valor de la impedancia del bucle, lo que permite una calibración precisa de la impedancia del bucle.Calibración del probador RCD
Los disparos de RCD se pueden simular de 10 a 2000 ms. El tiempo de disparo se puede establecer en valores predefinidos para una selección rápida o en un tiempo de usuario a través del panel frontal. La medición de corriente RCD se realiza a partir de la corriente de prueba RCD aplicada. Las medidas de corriente son valores eficaces verdaderos para CA, rectificación de media onda, además de poder medir pruebas de CC. Los rangos que cubre son de 6 mA a 1000 mA, con multiplicadores de x0,5, x1, x2 y x5 hasta un máximo de 2500 mA. Para evitar mediciones de corriente falsas, el 5030 incorpora una configuración de 'retraso previo a la prueba'. Esta función se utiliza con comprobadores de RCD que producen una señal previa a la prueba. También se puede seleccionar un ajuste de umbral de corriente de prueba (0 a 100 % de la corriente nominal).Aislamiento y Continuidad
Medición de resistencia de aislamiento y voltaje de prueba: El 5030 prueba las funciones de los medidores de megaohmios utilizando resistencias de precisión de alto valor de hasta 2 GΩ. Los valores de resistencia se pueden configurar a través de los controles del panel frontal o mediante el control remoto para permitir la automatización de muchos puntos de prueba. Las funciones de medición de voltaje permiten medir voltajes de prueba precisos de hasta 1 kV en condiciones de prueba de 0,5 mA o 1 mA. Continuidad y resistencia de tierra: las resistencias de precisión de bajo ohmio 5030 permiten la calibración de las funciones de continuidad que se encuentran en la mayoría de los probadores multifunción y probadores de aislamiento. También se miden las tensiones y corrientes de prueba aplicadas.

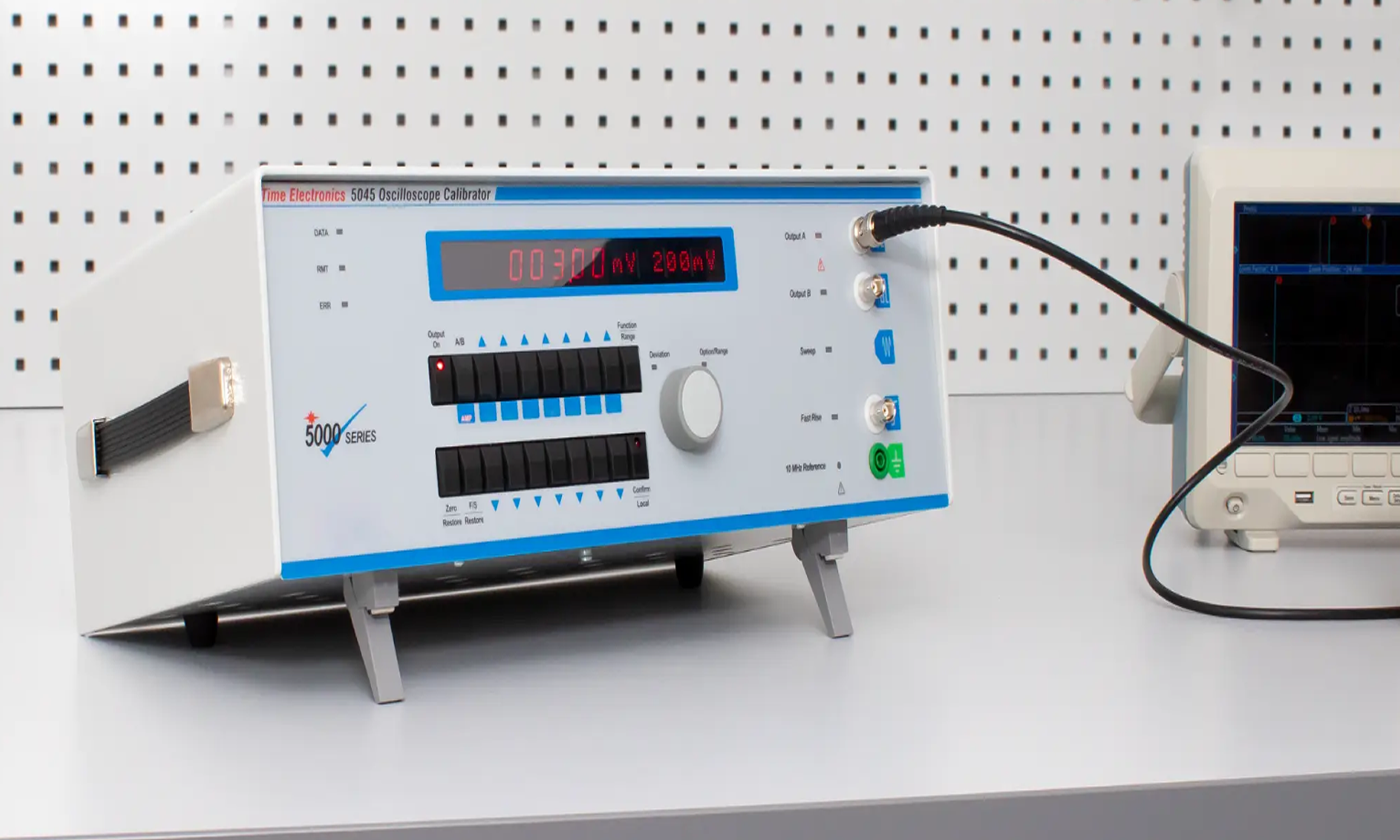

El 5045 es un calibrador versátil y de alta precisión capaz de calibrar osciloscopios, temporizadores/contadores y frecuencímetros digitales y analógicos. Proporciona una amplia gama de salidas para amplitud, frecuencia, período y ancho de banda.
La calibración de amplitud se logra mediante una señal de CC o una onda cuadrada de 1 kHz, con un rango de 1 mV a 220 V (2 V máx. para cargas de 50 ohmios). La desviación de hasta ± 9,99 % permite un ajuste fino de la amplitud y una lectura directa del error.
Las frecuencias precisas se generan a partir de un oscilador de cristal de cuarzo controlado por temperatura. Alternativamente, se puede utilizar una entrada de referencia de 10 MHz. La precisión de tiempo de 0,1 ppm es adecuada para la mayoría de los osciloscopios y contadores de tiempo. Una salida de onda cuadrada precisa proporciona un tiempo de subida rápido de menos de 300 ps, lo que permite realizar pruebas de ancho de banda de hasta 600 MHz.
El 5045 se suministra con un software de interfaz de control virtual basado en Windows. Esto permite al usuario controlar el instrumento a través de una computadora portátil o PC. El software EasyCal está disponible como una opción para permitir la gestión automatizada de pruebas y calibraciones.
Características
- 1 mV a 220 V onda cuadrada/CC
- Frecuencia 0,1 a 100 MHz
- Marcadores de tiempo 10 s a 10 ns
- Aumento rápido < 300 ps
- Panel frontal o control virtual de PC
- Opción de barrido de 2,2 GHz
- Opción de referencia de frecuencia
- Compatible con el software EasyCal
Operación simple
Se accede fácilmente a las funciones y rangos desde el panel frontal. Las teclas de aumento y disminución por dígito se utilizan para establecer rápidamente el valor de salida. El control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,99 %). Toda esta información se muestra en una pantalla LED clara y fácil de leer.Opción de onda sinusoidal nivelada de 2,2 GHz
Para la determinación precisa del ancho de banda y el análisis de la respuesta de frecuencia, está disponible la opción de 2,2 GHz. La capacidad de barrer la salida de frecuencia de 50 MHz a 2,2 GHz y ajustar la amplitud de 0,5 V a 1,5 V pico a pico garantiza un análisis preciso de los amplificadores de entrada del osciloscopio. Las opciones externas incluyen una referencia de frecuencia de alta estabilidad de rubidio (modelo 9762). Esto mejora el rendimiento de temporización y logra las precisiones necesarias para calibrar temporizadores/contadores de alto rendimiento a 1 parte en 1010.

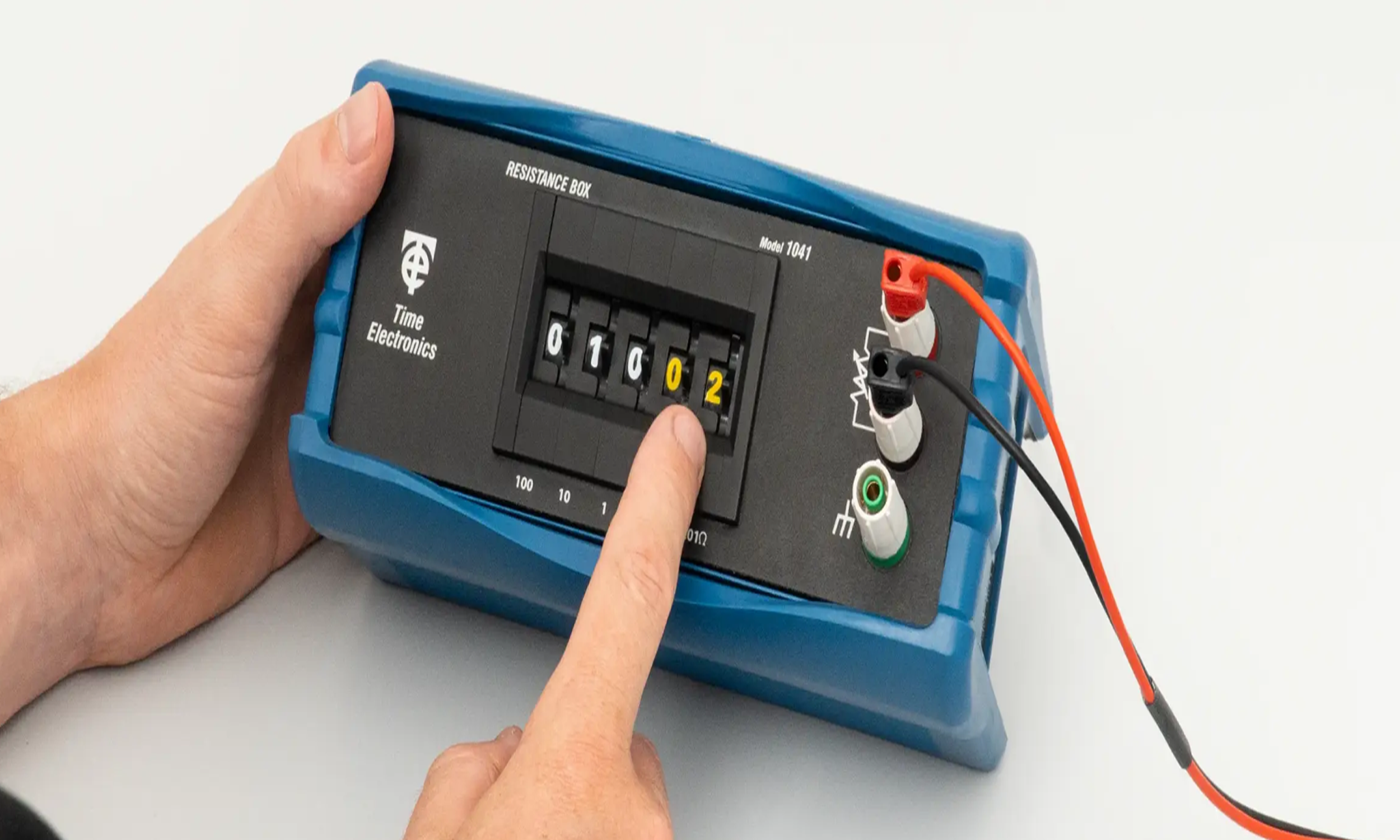

Una caja de precisión de baja resistencia de ohmios diseñada para trabajos generales de laboratorio, incluida la termometría de resistencia de platino.
La caja de la década 1041 es compacta y duradera, alojada en una robusta caja de metal con cubierta de goma protectora extraíble, lo que la hace ideal para usar en el laboratorio o en el campo. Se logra una excelente precisión mediante el uso de resistencias de película metálica de alta estabilidad. El interruptor de ruedecilla de 5 dígitos permite un ajuste simple y preciso con una indicación clara del valor de la resistencia.
Contactos de conmutación: Se ha prestado especial atención a la fiabilidad de funcionamiento. Una disposición especial de múltiples contactos dorados garantiza una baja resistencia de contacto y un funcionamiento continuo incluso si falla un contacto.
Indicación visual clara: para facilitar la selección y lectura de la configuración, el 1041 incorpora dígitos codificados por colores: ohmios - blanco, miliohmios - amarillo.
Características
- 0.01 Ω a 1 kΩ
- Resolución: 10mΩ
- Para simulación de RTD/PRT
- Alta estabilidad
- Coeficiente de temp: 50ppm /ºC
- Terminales de seguridad
- Cubierta protectora removible
Terminales de seguridad
La caja de resistencia 1041 cuenta con terminales de seguridad que son compatibles con enchufes estándar, enchufes cubiertos de 4 mm, cables desnudos y terminales de pala. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Protección adicional
La caja de décadas de resistencia 1041 tiene una cubierta de goma ergonómica que brinda protección y durabilidad, con grip texturizado y aberturas laterales para etiquetas. Es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el instrumento en el estuche de transporte 9026 opcional.

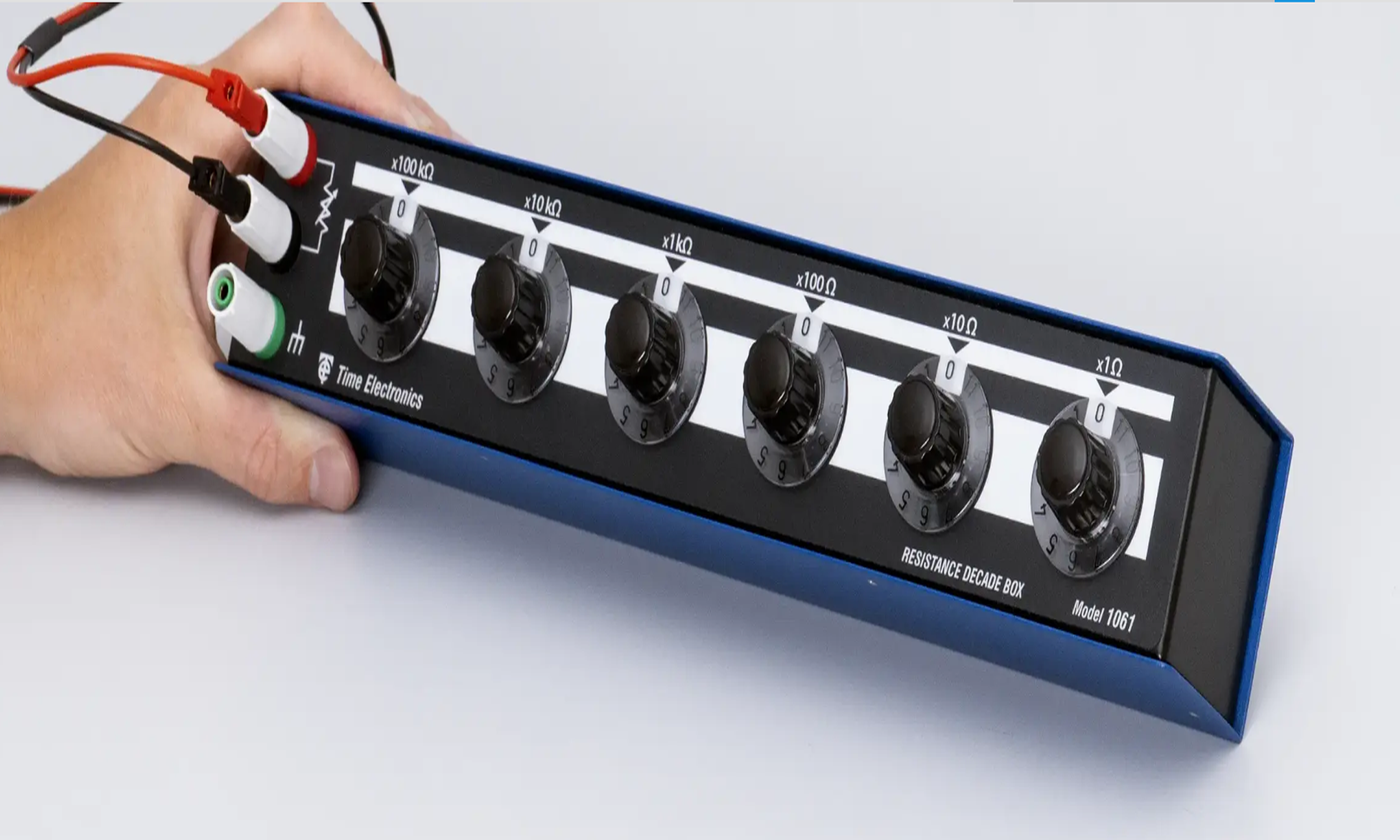

El 1061 es una caja de décadas robusta y de bajo coste diseñada para satisfacer los requisitos aplicaciones de formación e industriales. Las resistencias de película metálica con una potencia nominal de 0,75 W se utilizan de forma general, confiriendo las ventajas de la estabilidad y un coeficiente de temperatura bajo. Seis interruptores grandes con lectura numérica clara aumentan la facilidad de uso. El diseño de perfil estrecho minimiza el uso de espacio en el banco.
Un 1% de precisión y la amplia gama facilitan la producción o el uso de prueba de selección. La caja proporciona un apantallamiento electrostático completo. La resistencia se selecciona marcando el valor requerido mediante los interruptores giratorios. Esto permite el ajuste preciso con una indicación clara y sin ambigüedades.
Características
- 1 Ω a 1,2 MΩ
- Pasos de 1 Ω
- Exactitud de ± 1 %
- Resistencia residual: < 150 mΩ
- Potencia Máximo: 0.75 watt por resistor
- Máximo 300 V DC/AC RMS
- Coeficiente de temperatura: 100 ppm/ºC
Terminales de seguridad
Las conexiones del 1061 se realizan a través de terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Operación simple y lectura en línea
La resistencia se selecciona marcando el valor requerido usando los interruptores giratorios. Esto permite un ajuste preciso con una indicación clara e inequívoca. Cada década tiene una escala de 0 a 11. Esto permite una superposición conveniente de los valores establecidos.

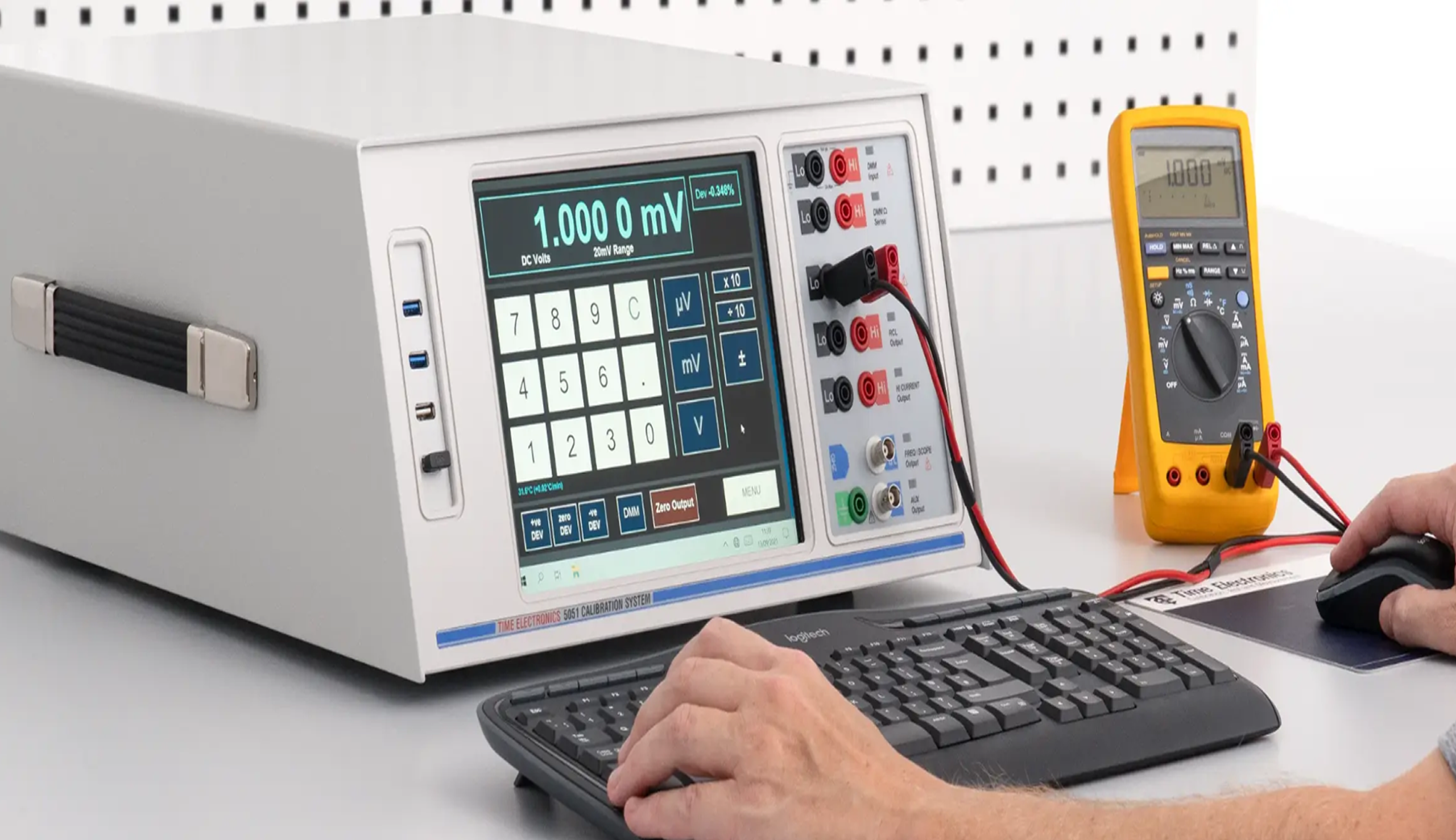

El 5051Plus combina un calibrador multifunción de precisión, un multímetro de 6,5 dígitos y una PC industrial con pantalla táctil. Al ofrecer una calibración de alto rendimiento y la máxima funcionalidad, proporciona la base para un programa de calibración eficiente.
Al integrar el calibrador, el multímetro y la PC en una unidad, se utiliza un espacio mínimo en el laboratorio. Esto también es beneficioso para el trabajo de calibración in situ, ya que el 5051Plus reemplaza la necesidad de transportar varios instrumentos. La unidad se puede configurar en un espacio de trabajo compacto para probar instrumentos y dispositivos eléctricos, electrónicos y de proceso.
Con capacidades automáticas de fuente y medición, el sistema puede calibrar una amplia gama de productos de manera rápida y eficiente. Pruebe y verifique multímetros, pinzas amperimétricas, cajas de décadas, indicadores y sensores de termopar, tacómetros, frecuencímetros, osciloscopios, contadores de tiempo, RTD y mucho más.
El software EasyCal permite la gestión automatizada de pruebas y calibraciones desde una estación. La carga de trabajo y la cobertura de parámetros se pueden aumentar conectando instrumentos de prueba compatibles con EasyCal al sistema a través de los puertos USB del panel frontal.
Características
- Combinado calibrador/multímetro/PC
- 0 a 1050 V y 0 a 22 A (CA/CC)
- Fuente de hasta 1 GΩ de resistencia
- Termopar simular y medir
- Pt100 simula y mide
- Capacitancia e inductancia
- Calibración de osciloscopio
- Calibración de pinzas amperimétricas
- Software EasyCal incluido
Multímetro digital
El multímetro interno de 6,5 dígitos mide voltajes de CC de 1 kV, voltajes de CA de 750 V, resistencia de 100 MΩ y frecuencia de 300 kHz. Otras funciones son para medición de período, diodo, continuidad, termopar y RTD. La aplicación de control manual dedicada proporciona una interfaz rápida, sencilla e intuitiva. Los procedimientos de prueba automatizados se pueden crear y ejecutar utilizando el software de calibración EasyCal.

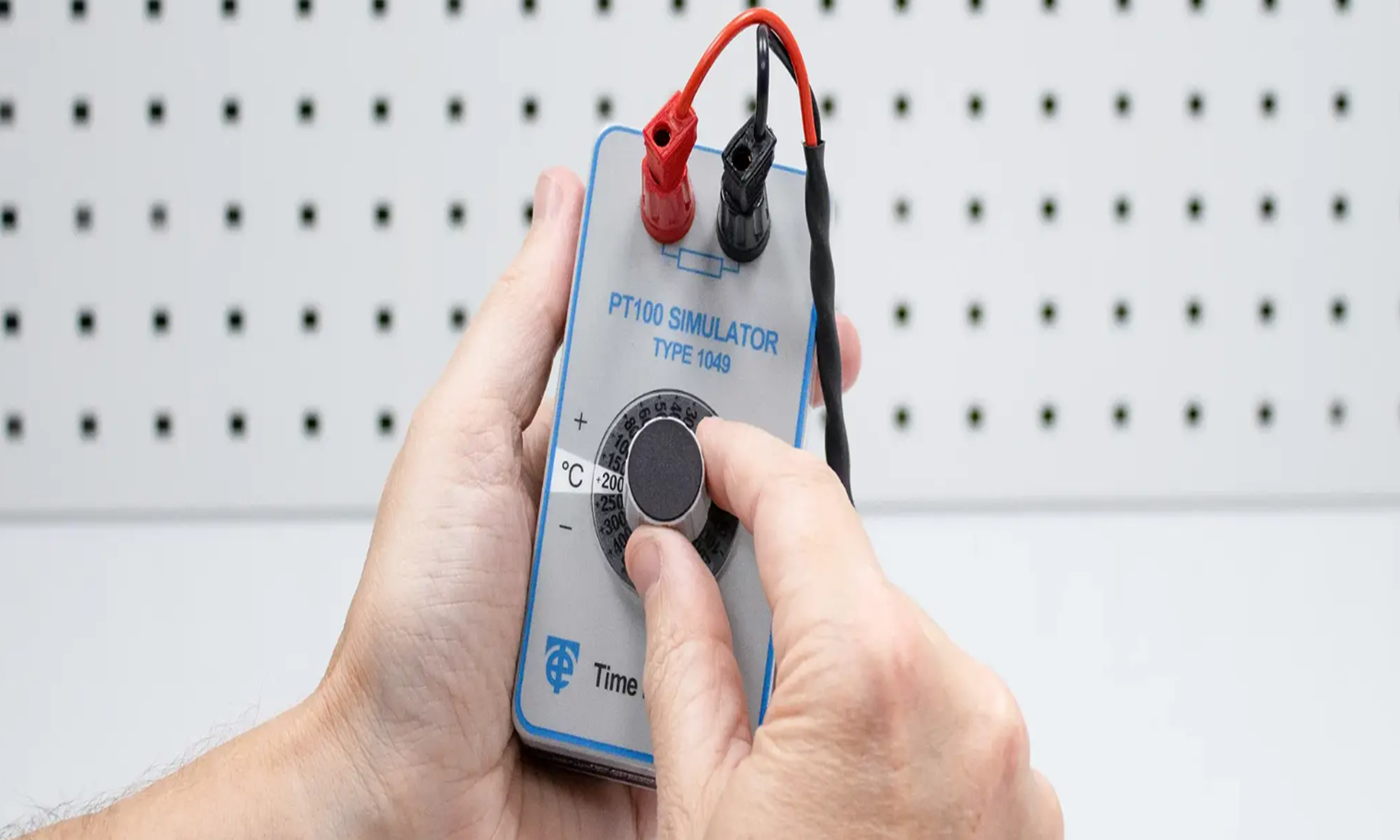

El 1049 es un simulador de precisión portátil para elementos de resistencia de platino Pt100 0.3850 que se utilizan para medir la temperatura con precisión. Sigue la escala Pt100 de -200 °C a +800 °C con 23 puntos de ajuste. Se utilizan resistencias de película metálica de alto rendimiento para garantizar un buen coeficiente de temperatura y estabilidad a largo plazo.
La especificación está de acuerdo con DIN EN 60751 (ITS 90). Al ofrecer una alta precisión en todo el rango operativo de los dispositivos Pt100, supera el rendimiento de las clases A y B. El 1049 es particularmente adecuado para usuarios que operan en el rango de -50 a +60 °C y requieren un rendimiento superior a la clase A (mejor que ± 0,15 °C a 0 °C).
Dado que la salida del 1049 es una resistencia puramente pasiva, funcionará con todos los tipos de equipos de medición Pt100, incluidos los sistemas en vivo que usan corriente de excitación pulsada o interrumpida. El diseño de bolsillo (112 x 61 x 55 mm) lo hace fácil de transportar para uso en el campo. El instrumento se suministra de serie con un maletín de transporte.
Características
- –200 °C a 800 °C
- ± 0.3 °C precisión
- Basado en ITS 90 EN60751
- 23 puntos de ajuste
- Supera al Clase A
- Buena estabilidad de temperatura
- Fuente de Resistencia pasiva

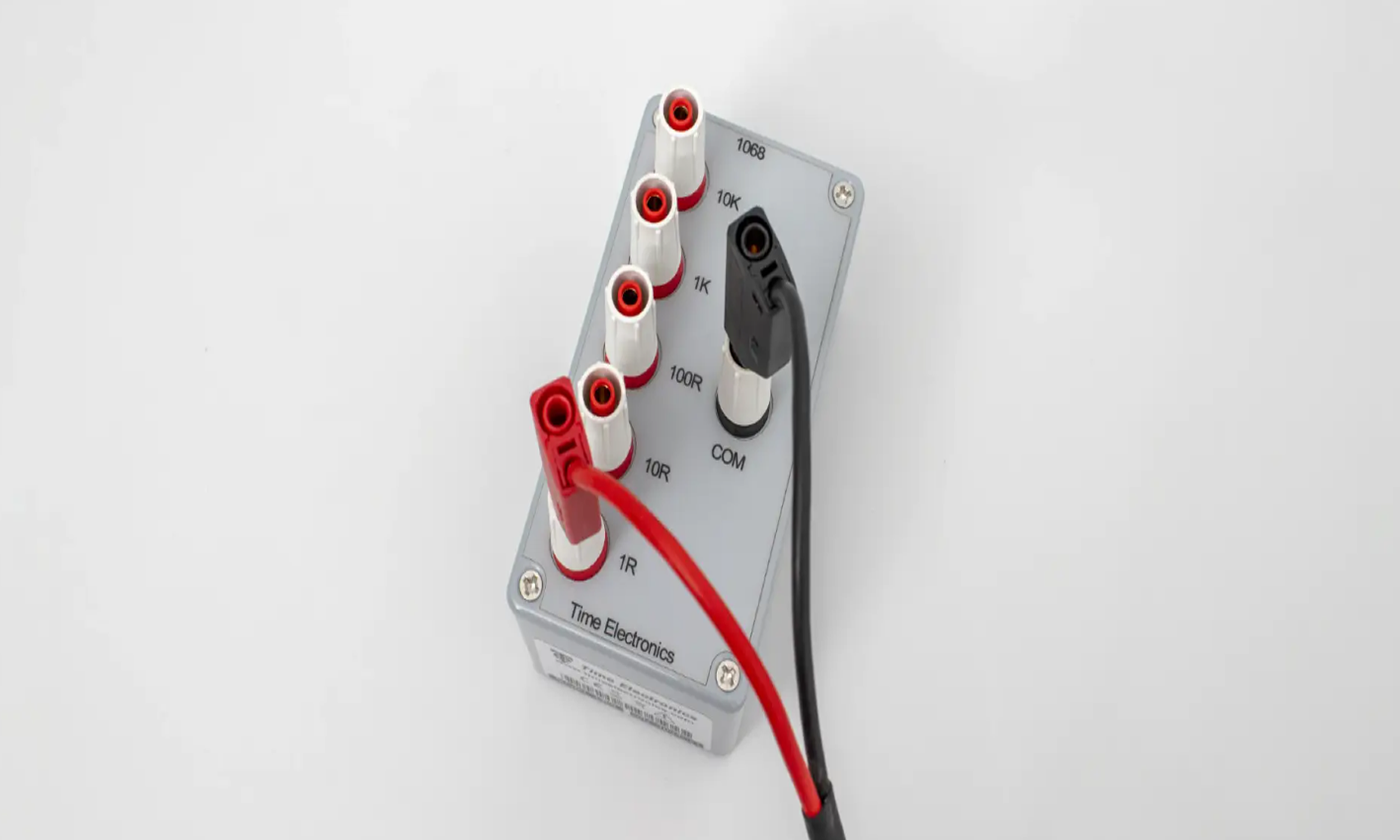

Una caja de resistencia compacta de 5 valores fijos diseñada para requisitos industriales, generales de laboratorio y educativos.
Alojado en una caja robusta, el 1068 es fácil de transportar y ocupa un espacio mínimo en la mesa de trabajo. Al ser un instrumento de operación simple y de bajo costo, es un modelo popular para laboratorios de física y electrónica en universidades y escuelas.
La alta precisión obtenida en el 1068 se logra mediante el uso de resistencias de precisión. Para seleccionar un valor, simplemente conecte los cables de prueba a una de las resistencias de valor fijo; 1Ω, 10Ω, 100Ω, 1kΩ o 10kΩ.
La conexión a la caja se realiza a través de postes de unión de 4 mm y los valores están claramente indicados al lado de cada terminal.
Ver especificaciones de productos
Características
- 5 Rangos de resistencia fijos
- Alta precisión
- Indicación visual clara
- Portátil y compacto
- Operación simple
- Carcasa robusta
- Ideal para educación
Una caja de resistencia compacta de 5 valores fijos diseñada para requisitos industriales, generales de laboratorio y educativos.
Alojado en una caja robusta, el 1068 es fácil de transportar y ocupa un espacio mínimo en la mesa de trabajo. Al ser un instrumento de operación simple y de bajo costo, es un modelo popular para laboratorios de física y electrónica en universidades y escuelas.
La alta precisión obtenida en el 1068 se logra mediante el uso de resistencias de precisión. Para seleccionar un valor, simplemente conecte los cables de prueba a una de las resistencias de valor fijo; 1Ω, 10Ω, 100Ω, 1kΩ o 10kΩ.
La conexión a la caja se realiza a través de postes de unión de 4 mm y los valores están claramente indicados al lado de cada terminal.
Ver especificaciones de productos
Características
- 5 Rangos de resistencia fijos
- Alta precisión
- Indicación visual clara
- Portátil y compacto
- Operación simple
- Carcasa robusta
- Ideal para educación

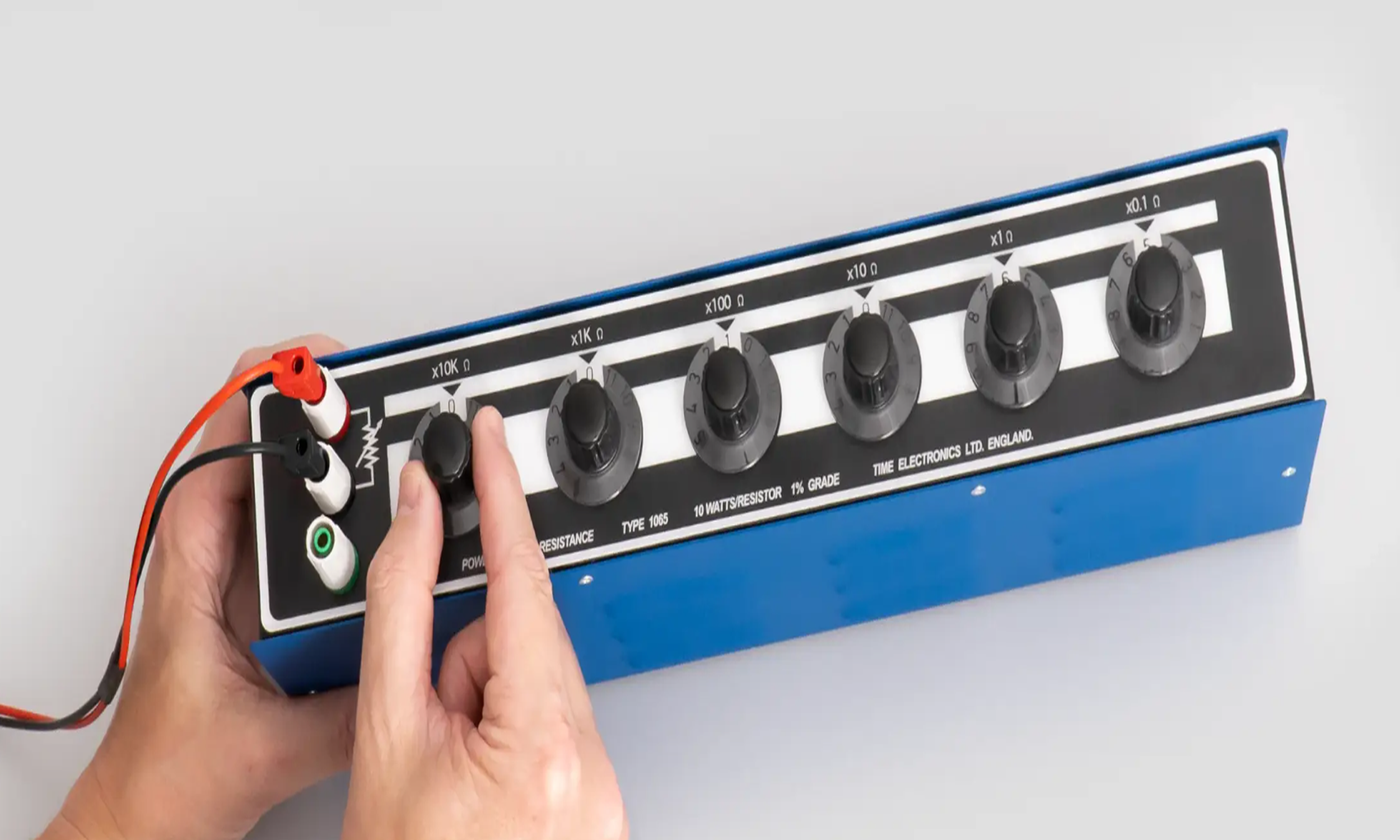

Una caja de décadas de resistencia eléctrica diseñada para cumplir con el estándar para uso industrial y fines de educación técnica. Alojado en una robusta caja ventilada, el 1065 puede soportar un uso arduo mientras mantiene la precisión y la confiabilidad. El diseño delgado significa que ocupa un espacio mínimo en el banco y es fácil de transportar. La alta disipación de 10 vatios por resistencia hace que el 1065 sea adecuado para aplicaciones de electrónica de potencia, y el voltaje de trabajo máximo de 500 V es ideal para uso de selección en prueba en circuitos de alto voltaje.
La resistencia se selecciona marcando el valor requerido usando los 6 interruptores giratorios grandes. Esto permite un ajuste preciso con una indicación clara e inequívoca. La resistencia de los contactos de los interruptores se ha mantenido al mínimo mediante el uso de interruptores multi-wafer, cada uno con cuatro contactos paralelos, plateados y autolimpiantes.
Características
- 0.1 Ω a 120 kΩ
- Pasos de 0,1 Ω
- Resistencia residual < 20 mΩ
- Potencia máxima: 10 watt por resistor
- Máximo 500 V DC/AC RMS
- Coeficiente de temperatura: 200 ppm/ºC
- Terminales de seguridad

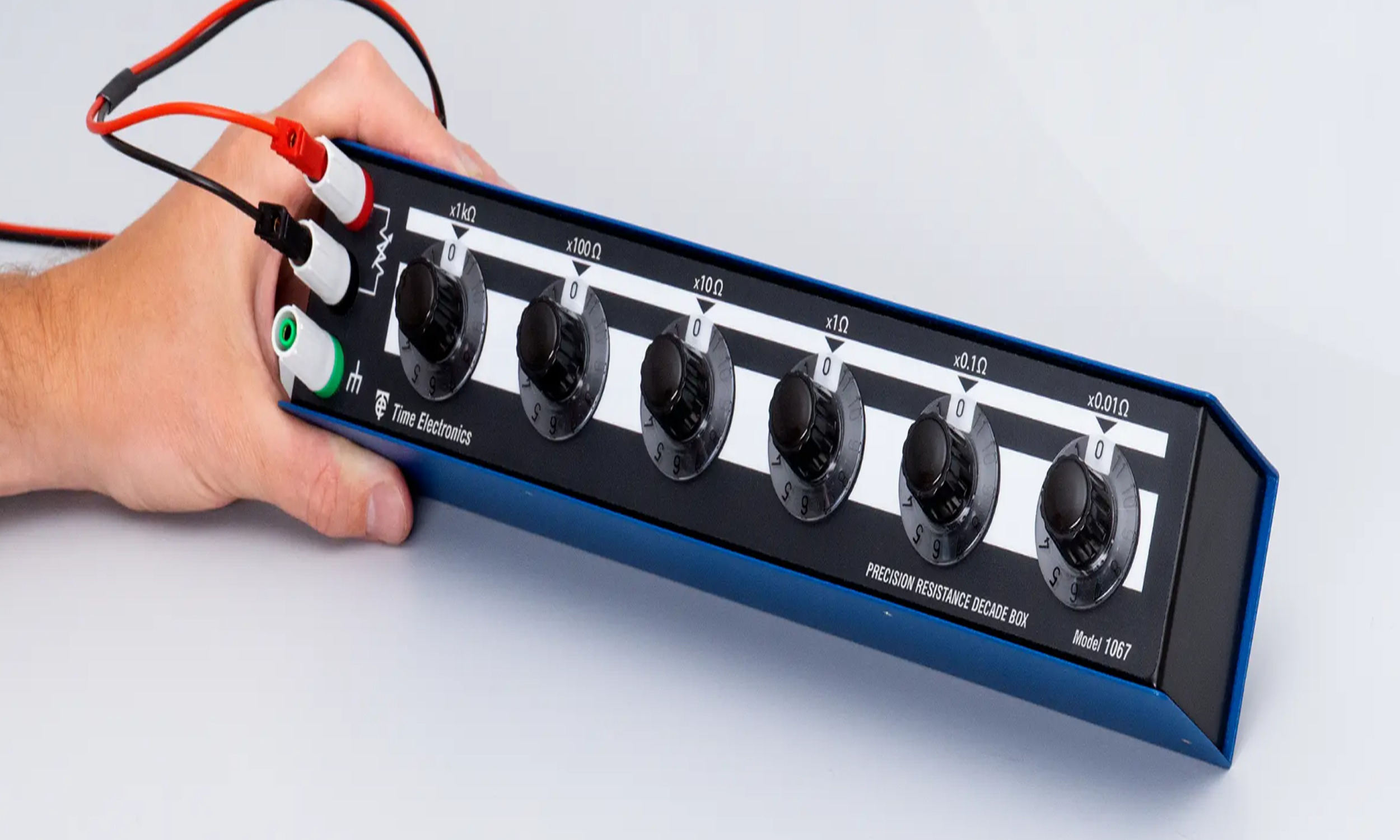

Una caja de décadas para simulación de resistencias de 10 mΩ a 12 kΩ. Su alta precisión, estabilidad a largo plazo y bajo coeficiente de temperatura hacen que el 1067 sea ideal para simular y calibrar sensores Pt100 e indicadores/medidores de temperatura que utilizan sensores resistivos.
Se ha puesto especial cuidado en la construcción del 1067 para garantizar que la resistencia residual sea lo más baja y estable posible. Se utilizan múltiples contactos de aleación de plata autolimpiables para cada posición con el fin de garantizar un rendimiento excepcional y una larga vida útil.
Construido en una robusta carcasa metálica, el 1067 está totalmente apantallado y se utilizan terminales de baja emf térmica. Su diseño compacto hace que ocupe un espacio mínimo en la mesa de trabajo y sea fácilmente transportable.
Características
- 10 mΩ a 12 kΩ
- Exactitud de 0,01 %
- Resistencia residual: < 10 mΩ
- Potencia Máx: 0.35 watt por resistor
- Coeficiente de temperatura: 10 ppm/ºC
- Terminales de seguridad
- Cubierta metálica robusta
- Simulación Pt100 de precisión
Una caja decodificadora de precisión de resistencia de amplio rango diseñada para satisfacer los requisitos tanto de la industria como de la enseñanza. La 1040 es compacta y duradera, y está alojada en una robusta caja metálica con cubierta protectora de goma extraíble, lo que la hace ideal para su uso en laboratorio o sobre el terreno. Su excelente precisión (0,1 % a escala media) se consigue utilizando resistencias de película metálica de alta estabilidad. La rueda selectora de 8 dígitos permite un ajuste sencillo y preciso con una indicación clara del valor de resistencia.
Contactos del interruptor: Se ha prestado especial atención a la fiabilidad de funcionamiento. Una disposición especial de contactos múltiples de oro garantiza una baja resistencia de contacto y un funcionamiento continuo incluso si falla un contacto.
Indicación visual clara: Para facilitar la selección y lectura del ajuste, el 1040 incorpora dígitos codificados por colores: megaohmios - rojo, kilohmios - amarillo, ohmios - blanco.
Características
- 1 Ω a 100 MΩ
- Alta precisión
- Indicación visual clara
- Alta estabilidad
- Terminales de seguridad
- Coeficiente de baja temperatura
- Cubierta protectora removible

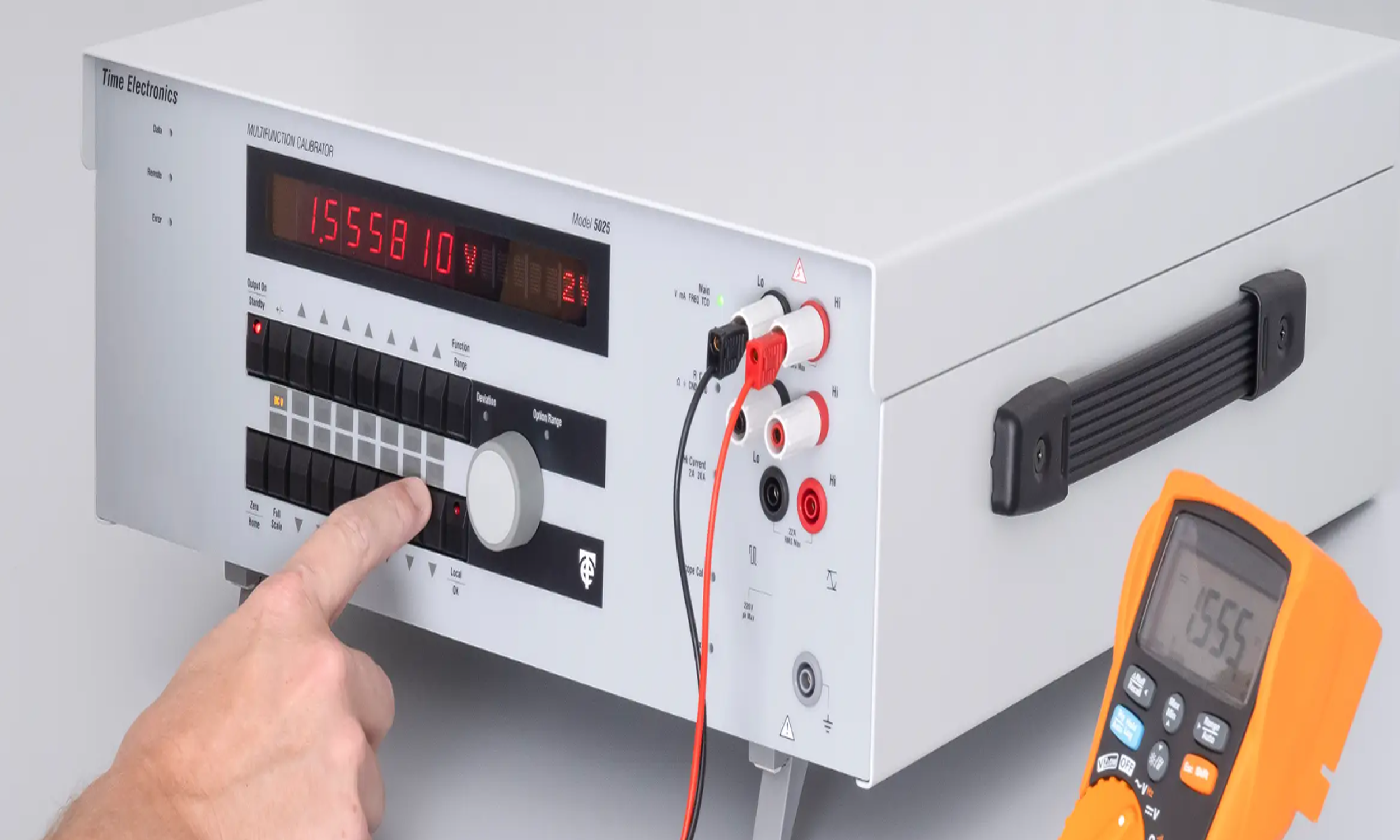

El modelo 5025E Serie 2 es un calibrador multiproducto que brinda una solución versátil y eficiente para una amplia c obertura de carga de trabajo. Calibre varios tipos de herramientas de prueba eléctricas y dispositivos de medición electrónicos con un calibrador que cumpla con los requisitos técnicos y presupuestarios.
Las funciones incluyen tensión y corriente CA/CC, frecuencia digital, resistencia variable, conductancia, capacitancia, termopar y simulación Pt100. Calibración de potencia CA y CC mediante salida simultánea de tensión y corriente, con fase y frecuencia ajustables a 500 Hz. Una opción de calibración del osciloscopio permite la generación de ondas sinusoidales niveladas de hasta 2,2 GHz.
La calibración de la pinza amperimétrica se simplifica con los rangos TurnCoil adicionales para corriente CC y CA, diseñados para usar con el adaptador 9780. Otras opciones incluyen un adaptador de calibración de tacómetro óptico, un transformador de corriente de CA de 100 A y un amplificador de potencia que aumenta las capacidades de la unidad de salida de voltaje de CA/CC a 100 mA.
Los accesorios incluyen juegos de cables de prueba, estuches de transporte y kits de montaje en rack. El software EasyCal está disponible para habilitar la calibración controlada por software.
Características
- Calibrador de precisión de 40 ppm
- Tensión de 0 a 1050 V CA/CC
- Corriente de 0 a 22 A CA/CC
- Resistencia y capacitancia
- Simulación de termopar y Pt100
- Calibración de pinza amperimétrica
- Calibración de potencia
- Calibración de osciloscopio opcional
- Compatible con el software EasyCal
- Interfaces RS-232, USB y GPIB
Operación simple
La operación del panel frontal es fácil e intuitiva. Seleccione funciones y rangos rápidamente, establezca valores de salida e incremente los dígitos hacia arriba o hacia abajo a través del teclado. Una función de control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,999 %). Toda la información se muestra en una pantalla alfanumérica clara y fácil de leer.Capacidades de calibración
El 5025E-S2 puede calibrar varios instrumentos y dispositivos, incluidos:- Multímetros analógicos y digitales, medidores de panel y de proceso
- Pinzas amperimétricas (con opción de bobina de pinza 9780)
- Medidores de potencia, medidores de vatios
- Tacómetros, registradores gráficos, registradores de datos
- Medidores de termopar y Pt100, termómetros electrónicos
- Osciloscopios y contadores de tiempo (con opción SCP)
Software de control del calibrador
El nuevo software de control del calibrador Serie 2 proporciona una interfaz de usuario avanzada con operación intuitiva a través de una PC o computadora portátil. Permite un método rápido de selección, configuración y salida de funciones. Ajuste y desvíe rápidamente los valores, y seleccione fácilmente los rangos y unidades necesarios. Está diseñado para usarse con teclado y teclado. ratón o mediante la operación de pantalla táctil. La facilidad de uso lo hace ideal para técnicos de calibración que realizan aplicaciones de prueba con procedimientos manuales o funciones de verificación rápida de dispositivos de medición. Ver especificaciones de productos

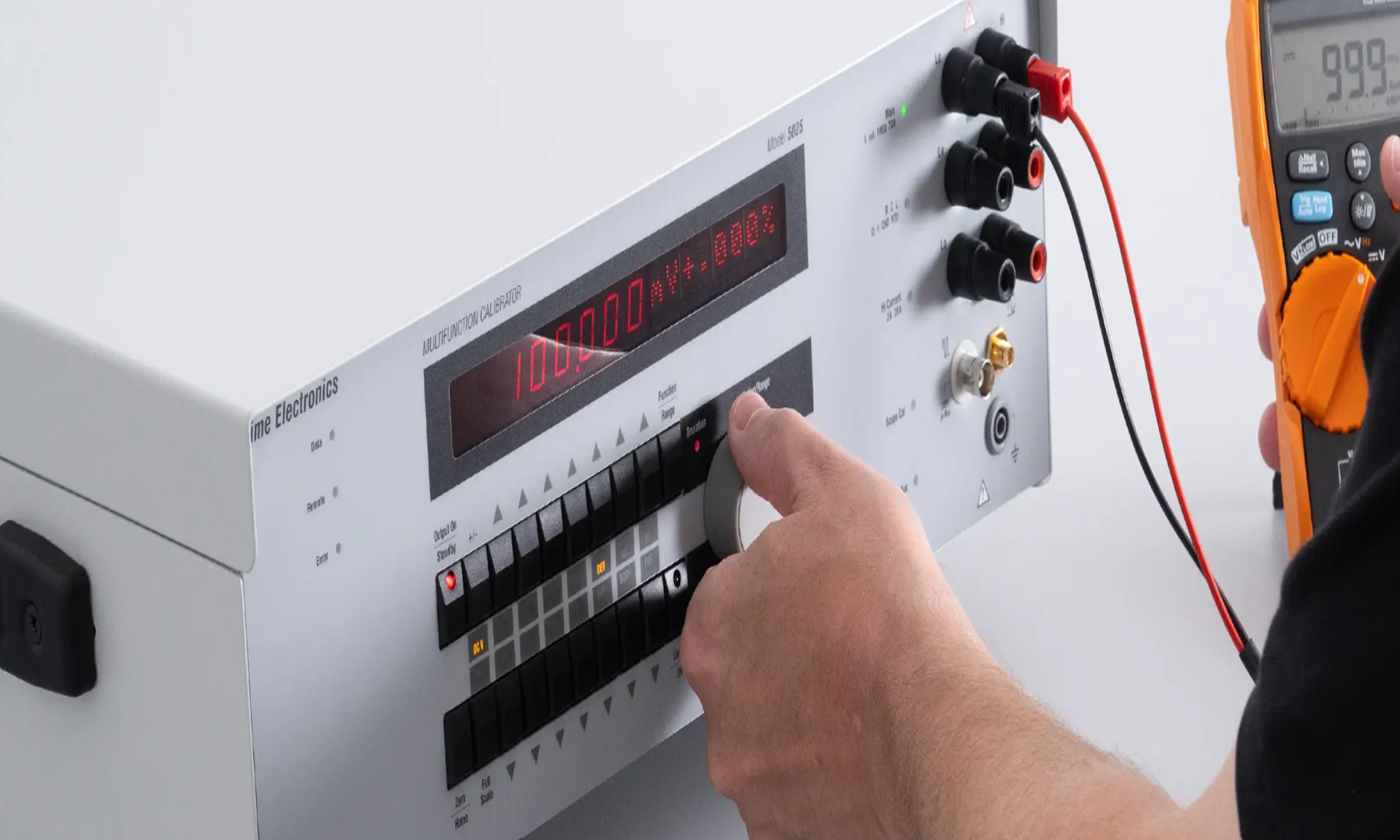

El 5025C Serie 2 es un calibrador multifunción que proporciona una amplia gama de salidas de precisión para la calibración de herramientas de prueba eléctricas, medidores y varios tipos de dispositivos de medición. Combina rendimiento y funcionalidad con una operación simple, lo que lo hace adecuado para laboratorios de calibración, talleres e instalaciones de prueba en el sitio.
Las funciones incluyen tensión y corriente CA/CC, frecuencia digital, resistencia variable, conductancia, capacitancia, inductancia, termopar y simulación Pt100. Calibración de potencia CA y CC mediante salida simultánea de tensión y corriente, con fase y frecuencia ajustables a 500 Hz. Una opción de calibración del osciloscopio permite la generación de ondas sinusoidales niveladas de hasta 2,2 GHz.
La calibración de la pinza amperimétrica se simplifica con los rangos TurnCoil adicionales para corriente CC y CA, diseñados para usar con el adaptador 9780. Otras opciones incluyen un adaptador de calibración de tacómetro óptico, un transformador de corriente de CA de 100 A y un amplificador de potencia que aumenta las capacidades de la unidad de salida de voltaje de CA/CC a 100 mA.
Los accesorios incluyen juegos de cables de prueba, estuches de transporte y kits de montaje en bastidor. El software EasyCal está disponible para habilitar la calibración controlada por software.
Características
- Calibrador de precisión de 15 ppm
- Tensión de 0 a 1050 V CA/CC
- Corriente de 0 a 22 A CA/CC
- Resistencia variable de 1 Ω a 1,1 GΩ
- Simulación de termopar y Pt100
- Calibración de pinza amperimétrica
- Calibración de potencia
- Capacitancia e inductancia
- Calibración de osciloscopio opcional
- Compatible con el software EasyCal
- Interfaces RS-232, USB y GPIB
Operación simple
La operación del panel frontal es fácil e intuitiva. Seleccione funciones y rangos rápidamente, establezca valores de salida e incremente los dígitos hacia arriba o hacia abajo a través del teclado. Una función de control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,999 %). Toda la información se muestra en una pantalla alfanumérica clara y fácil de leer.Capacidades de calibración
El 5025C-S2 puede calibrar varios instrumentos y dispositivos, incluidos:- Multímetros analógicos y digitales, medidores de panel y de proceso
- Pinzas amperimétricas (con bobina de pinza opción 9780)
- Medidores de potencia, medidores de vatios
- Tacómetros, registradores gráficos, registradores de datos
- Medidores de termopar y Pt100, termómetros electrónicos
- Osciloscopios y contadores de tiempo (con opción SCP)
Software de control del calibrador
El nuevo software de control del calibrador Serie 2 proporciona una interfaz de usuario avanzada con operación intuitiva a través de una PC o computadora portátil. Permite un método rápido de selección, configuración y salida de funciones. Ajuste y desvíe rápidamente los valores, y seleccione fácilmente los rangos y unidades necesarios. Está diseñado para usarse con teclado y teclado. ratón o mediante la operación de pantalla táctil. La facilidad de uso lo hace ideal para técnicos de calibración que realizan aplicaciones de prueba con procedimientos manuales o funciones de verificación rápida de dispositivos de medición.

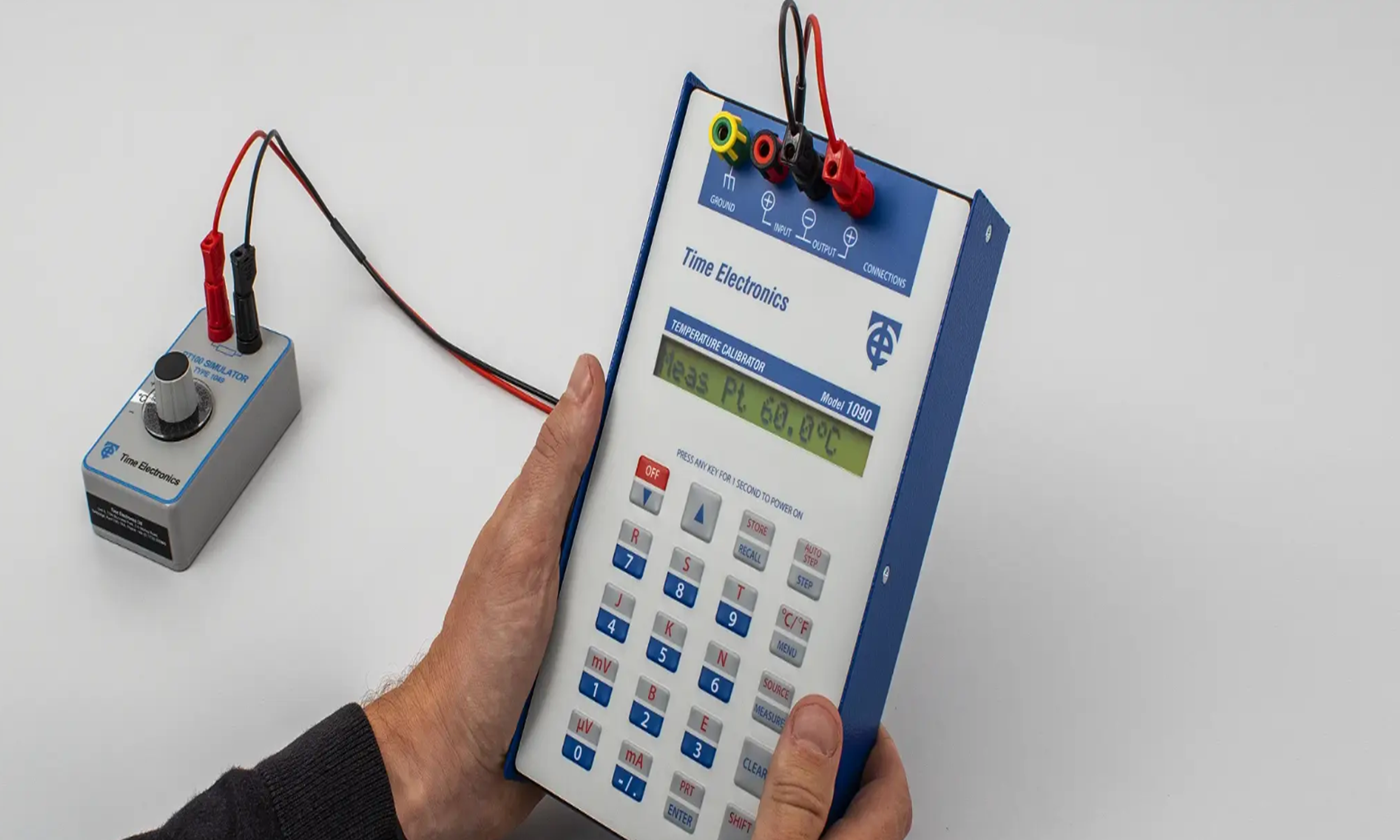

El 1090 es un calibrador de procesos portátil de alto rendimiento que combina funciones de fuente y medida para termopares, Pt100s, μV, mV y mA. Como instrumento multifunción, el 1090 combina precisión y durabilidad con un funcionamiento sencillo, lo que lo hace ideal para aplicaciones en plantas de proceso.
Medición y simulación de termopares: Medir y simular las características de temperatura y mV de los termopares J, K, T, R, S, B, N y E.
Compensación de la unión fría: La unidad puede funcionar con o sin compensación interna de la unión fría.
Medición y simulación: de Pt100 Basado en un estándar de sonda alfa de 0,3850. El intervalo es de -200 °C a 700 °C.
Medición y fuente: (μV, mV y mA) Los rangos de medición son de 0 a ± 30 mV y de 0 a ± 60 mA. Los rangos de fuente son de 0 a ± 80 mV y de 0 a 80 mA.
Selección de unidades de temperatura: La visualización puede cambiarse fácilmente de °C a °F. También se puede mostrar el equivalente en μV (termopares) y ohmios (Pt100).
24 V Modo de accionamiento del bucle de proceso: Se puede controlar un bucle de proceso a 24 V y hasta 60 mA seleccionando el modo "Fuente de miliamperios" y ajustándolo a 60 mA (o a un nivel inferior si es necesario).
Ver especificaciones de productos
Características
- Medición y simulación de 8 termopares
- Medición y simulación de Pt100-RTD
- Mide y genera μV/mV/mA
- Unidades en °C, °F, μV/mV o mA
- Tensión de control del bucle de 24 V
- Memoria de 10 puntos
- Lazos de proceso de 4-20mA y 0-50mA
- Compensación automática o manual de la unión fría
Funciones prácticas para el usuario
Las características incluyen una función de incremento/decremento que ajusta una salida en incrementos fijos de temperatura (para termopares), voltaje o corriente. Los tres niveles de incremento son 0,1/1/10 para °C/°F o 1/10/100 μV/μA para voltaje o corriente. Los incrementos más bajos significan una resolución de configuración más alta, lo que permite un control más preciso de la salida. Esto es útil cuando se calibran controladores de termostato que tienen especificaciones estrictas sobre histéresis. Otras características son las funciones de recuperación de memoria y paso a paso. Se pueden almacenar y recuperar hasta 10 valores en cualquier momento. El usuario puede recorrerlos manualmente en secuencia o usar pasos continuos (paso automático) a una velocidad seleccionable entre 1 y 10 segundos/paso.Creado para el trabajo de calibración de campo
El 1090 es un instrumento robusto utilizado para trabajos de calibración de campo. Se suministra con un estuche de transporte de cuero que sirve para proteger el calibrador y cuenta con una cubierta frontal plegable que permite el uso completo de la unidad cuando está alojada. La alimentación se realiza a través de una batería interna de hidruro metálico recargable de alta capacidad que se puede recargar desde el cargador de red externo suministrado. Una función de apagado automático ayuda a conservar la vida útil de la batería apagando el instrumento si está inactivo durante más de 5 minutos.

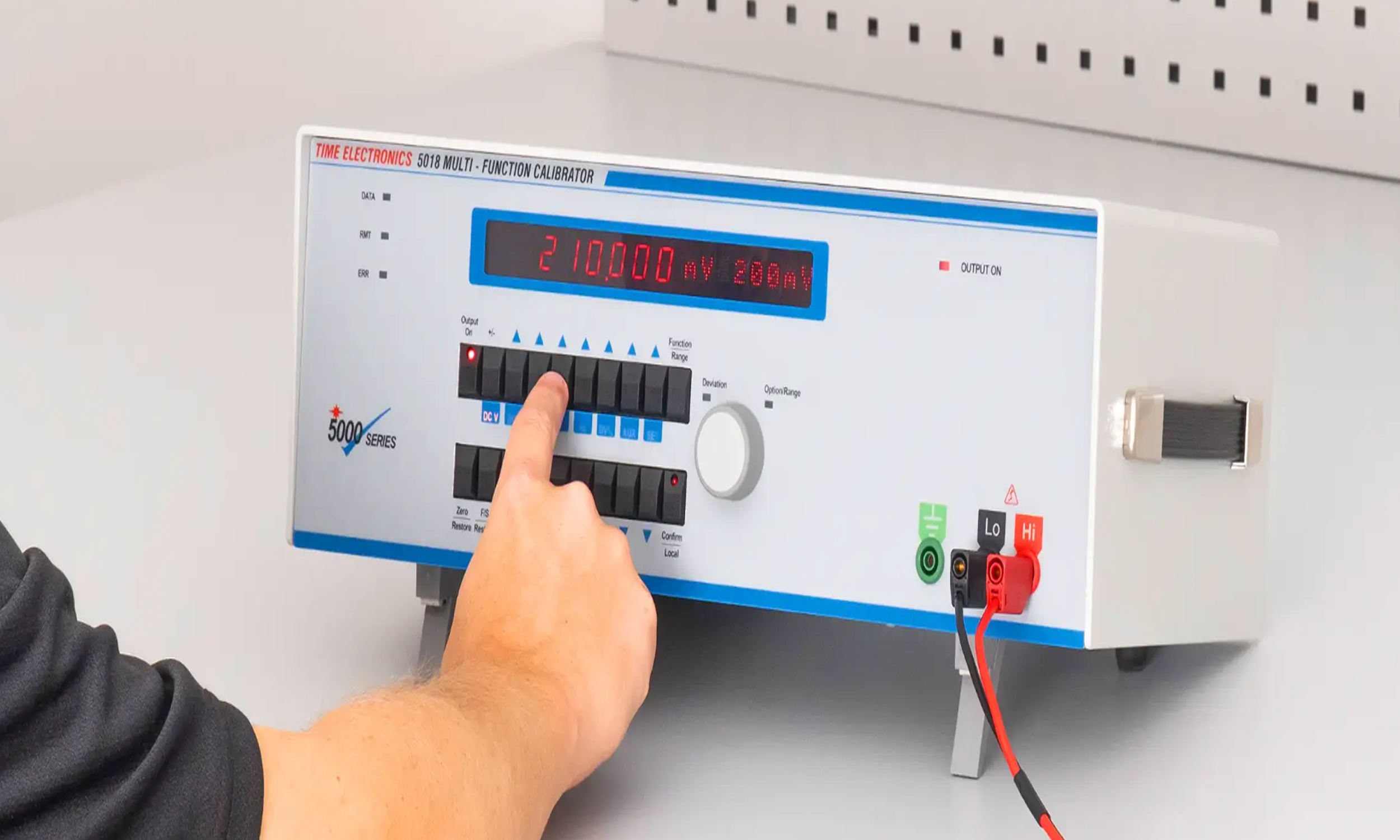

El 5018 es un calibrador programable versátil capaz de cubrir una amplia gama de aplicaciones de prueba. Se puede configurar como una fuente de voltaje de CC de una sola función o como un calibrador avanzado de voltaje y corriente de CA/CC controlado a través de una PC o computadora portátil, realizando cualquier cantidad de tareas como parte de un complejo banco de pruebas ATE.
Es adecuado para la inyección de señal automatizada en aplicaciones de I+D y fabricación donde se requiere una fuente estable y precisa. El factor de forma compacto significa que ocupa un espacio mínimo en el laboratorio, o un kit de montaje en rack de 19" opcional está disponible para la integración en una configuración de equipo de prueba modular.
Las interfaces GPIB, RS-232 y USB permiten conectar el 5018 a una PC y controlarlo mediante un programa externo como el software de calibración EasyCal. El 5018 utiliza una estructura de comando SCPI para la programación. Esto hace que escribir programas de control en Visual Basic, C y Labview sea una tarea sencilla.
Características
- 0 a 22 V CC
- Opciones de 220 V y 1 kV CC
- Opciones de 0 a 220 mA CA/CC
- Opción de 0 a 22 V CA
- función de rampa
- Interfaces GPIB/RS-232/USB
- Ideal para aplicaciones ATE
- Compatible con el software EasyCal
Operación simple
La operación simple del panel frontal permite al usuario configurar rápidamente la función y la salida requerida. Utilizando la desviación del dial jog/shuttle, el usuario puede ajustar con precisión el valor de salida como un porcentaje (+/- 99,99%). Toda esta información se muestra en una pantalla LED clara y fácil de leer.Rampa
El 5018 incluye una función de rampa interna. Se puede configurar una velocidad de rampa por rango para cada función a través de una PC. La opción de aumentar la salida se puede activar o desactivar a través del panel frontal. Esto es particularmente útil en las industrias de la aviación y la automoción para probar indicadores analógicos.

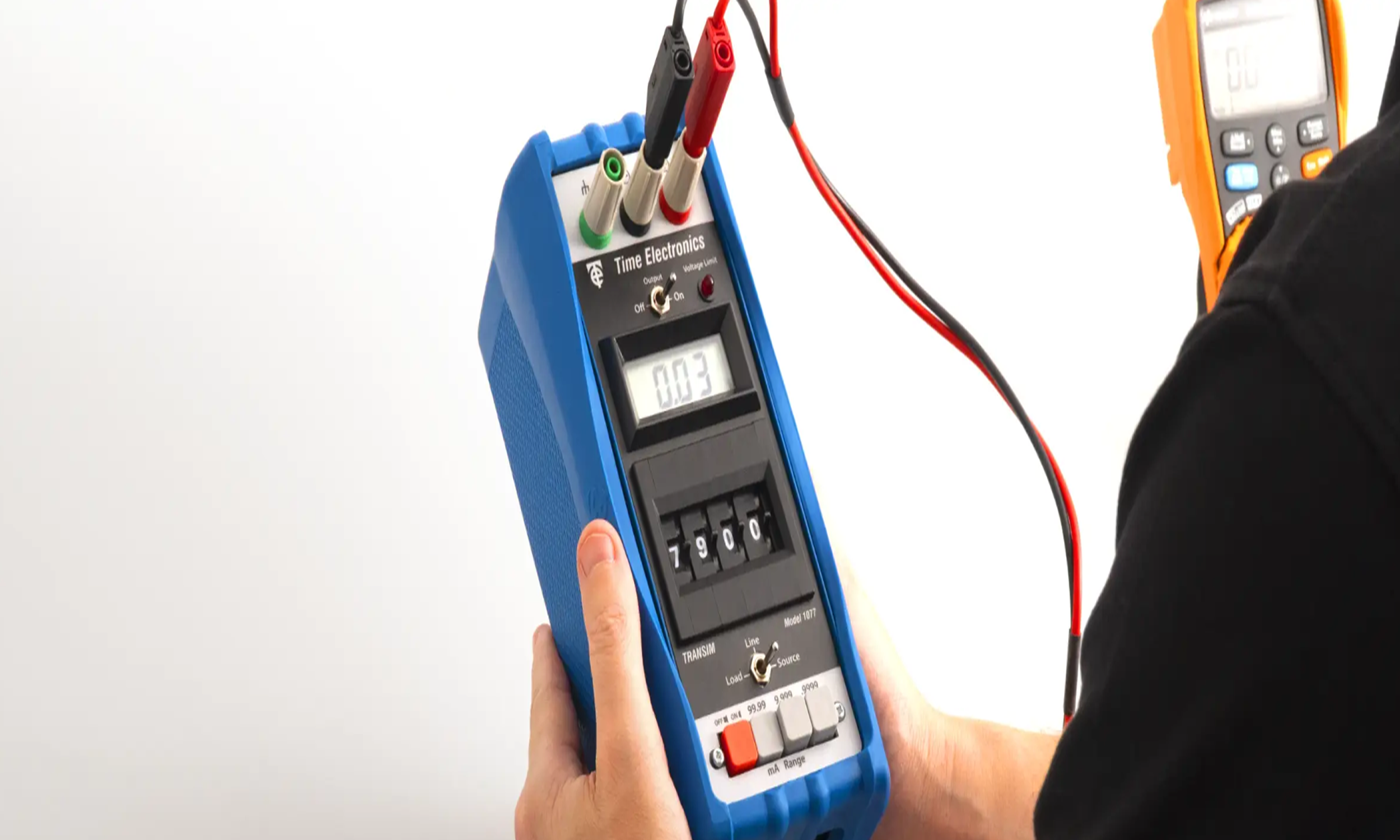

Un instrumento de prueba portátil multipropósito que se puede usar como carga de corriente ajustable, fuente de alimentación ajustable o fuente de corriente de precisión. El 1077 se usa comúnmente para probar y simular sistemas de transductores de miliamperios.
El diseño compacto y resistente hace que el 1077 sea ideal para usar tanto en el laboratorio como en el campo, con una cubierta protectora de goma para aumentar la durabilidad. El instrumento está construido para soportar un uso arduo, lo que significa que es muy adecuado para aplicaciones de control de procesos.
Las baterías recargables y el cargador de red se suministran con la unidad como estándar. El tiempo de recarga completo es de 10 a 12 horas, aunque se puede obtener carga suficiente para unas pocas horas de funcionamiento con solo 30 minutos de carga. La carga completa permite 10 horas de uso típico. El estado de la batería supervisado por un medidor en la parte superior del 1077.
Características
- 3 modos de funcionamiento
- Precisión 0,02 %
- 100 mA fuente y carga
- Modo línea 24 V
- Fuente variable 14 a 40 V
- Terminales de seguridad
- Cubierta protectora extraíble
- Se suministra con baterías recargables
Terminales de seguridad
Las conexiones del instrumento se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Protección adicional
El 1077 viene equipado con una cubierta de goma ergonómica que brinda mayor protección y durabilidad. Posee grip texturizado para un cómodo manejo y aberturas laterales para colocar etiquetas. Es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el 1077 en el estuche de transporte opcional 9027.

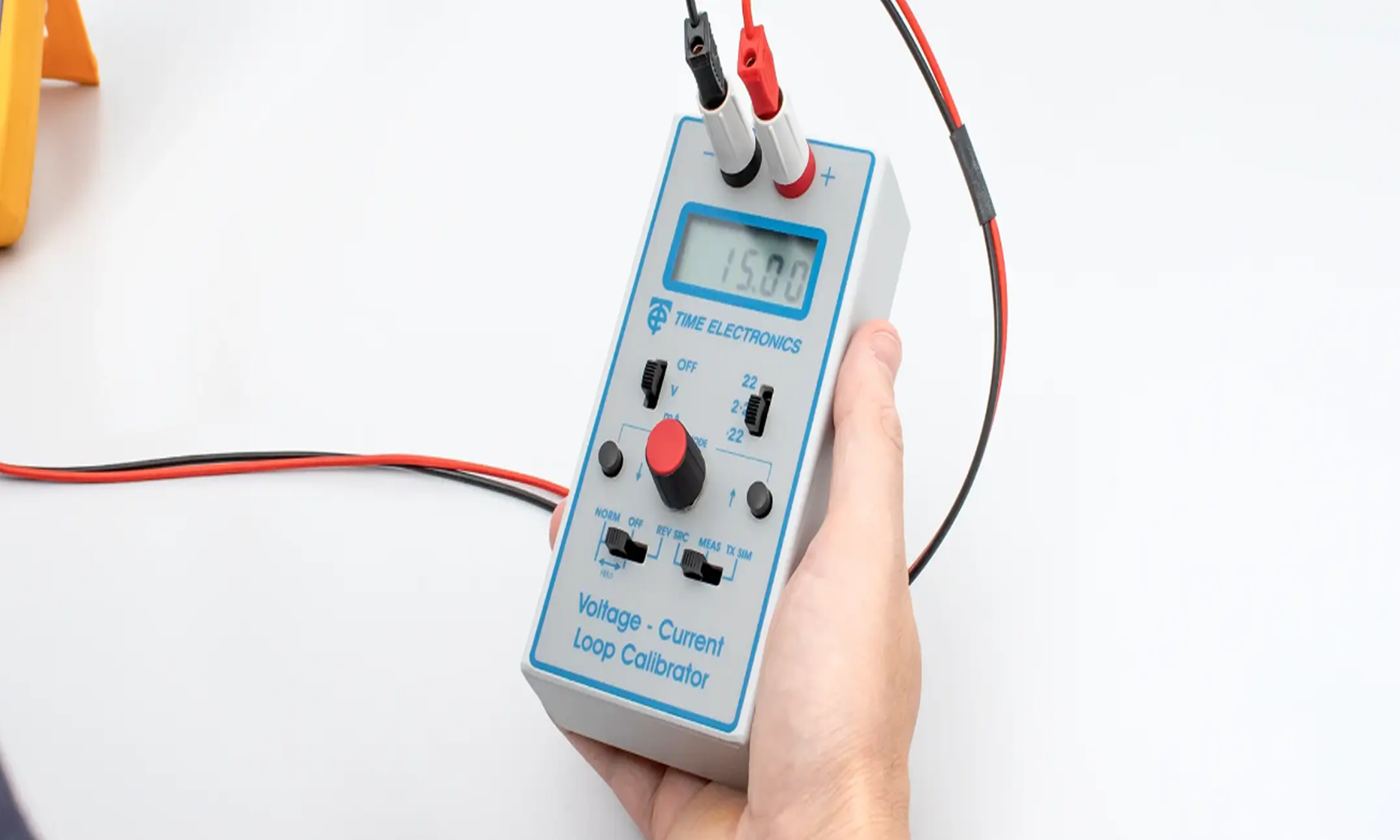

Un instrumento portátil que funciona como fuente de corriente y voltaje y como calibrador de lazo multipropósito. El alto rendimiento y la operación simple lo hacen adecuado para I+D, servicio, ingenieros de control de procesos y técnicos de calibración. Como calibrador portátil versátil, las capacidades de generación y medición con una precisión del 0,02 % significan que el 1048 es una solución compacta para la mayoría de las aplicaciones de prueba y simulación.
El 1048 combina las ventajas de la precisión digital con el control analógico. Basado en la popular funcionalidad del calibrador 1044, el 1048 ofrece mayor voltaje y corriente en los tres rangos y precisión mejorada. Las funciones adicionales de simulación de transmisor, control de bucle receptor, escalonamiento y rampa de salida y ajuste fino incremental hacen que el instrumento sea ideal para su uso en la industria de procesos.
La pantalla LCD grande y fácil de leer de 4,5 dígitos muestra la salida real, incluso cuando la carga conectada supera las especificaciones. Esta importante característica elimina el riesgo de grandes errores al conectarse a cargas desconocidas. La pantalla también indica si la batería está críticamente baja.
Características
- Fuente/medición: tensión y corriente
- Fuente: 0-22mA y 0-22V
- Medición: 0-70mA y 0-50V
- Exactitud 0.02% del rango
- Energizado por baterías 9V PP3
- 20 horas de uso típico
- Ajuste fino
Funciones y características
En el modo de fuente, se puede generar un voltaje de hasta 22 V y una corriente de hasta 22 mA en tres rangos. En el modo de fuente de corriente, el 1048 tiene un alto voltaje de cumplimiento de 24 V que es ideal para alimentar lazos de proceso. En el modo de medición, el rango y la función se pueden seleccionar fácilmente, y la entrada medida se muestra con precisión en la pantalla. Las funciones de paso, rampa y avance lento son de operación simple, con una perilla de control y botones de incremento arriba/abajo para un control preciso. La salida se puede invertir (+/-) y poner a cero con solo pulsar un interruptor. La función de rampa automática permite al usuario elegir la calibración de 5, 11 o 21 puntos. La operación manual se puede restaurar rápidamente con solo presionar un botón.Operación portátil
El calibrador de lazo 1048 está alojado en un estuche ABS de bolsillo y viene con un estuche de cuero que contiene un compartimento para guardar los cables de prueba. Una sola batería de 9 V alimenta la unidad o se puede utilizar una fuente de alimentación externa de 12 V CC que desconecte la batería interna.Terminales de seguridad
Las conexiones del 1048 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

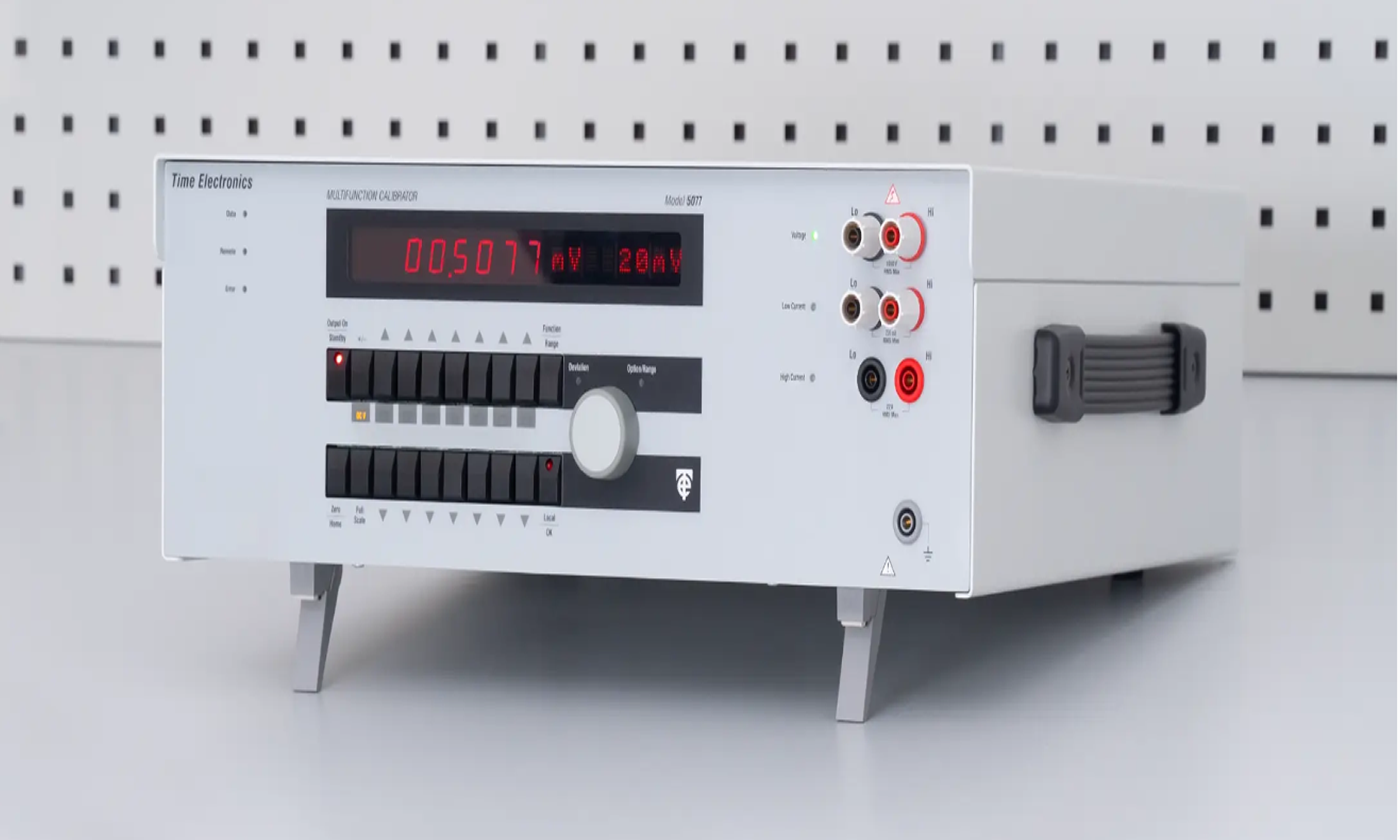

El modelo 5077 Serie 2 es un calibrador multifunción para generar tensión y corriente CA/CC y alimentación monofásica. Se puede utilizar como calibrador de carga de trabajo para la verificación de dispositivos de medición eléctrica o como fuente programable en un equipo de prueba automatizado para la prueba de medidores. El modelo de la serie 2 ofrece la misma cobertura que su predecesor con rangos adicionales, operación del panel frontal y funciones independientes de voltaje y corriente. Esta funcionalidad adicional aumenta las capacidades de carga de trabajo, al mismo tiempo que mantiene el rendimiento para pruebas dedicadas de vatímetros monofásicos, medidores de potencia y medidores de kW-h.
Para alimentación, el rango de voltaje del 5077 es de 2 mV a 1050 V, con corriente de 2 mA a 22 A. La frecuencia es ajustable de 40 a 500 Hz y la fase ± 90° en pasos de 0,1°. Alternativamente, el factor de potencia (PF) se puede configurar en pasos de 0,01. La salida se puede mostrar como VA o Watts. Los amplios rangos de corriente y voltaje permiten la verificación de medidores de potencia en el lado primario del CT/VT o directamente conectados al medidor (lado secundario).
La salida de corriente CA máxima estándar (22 A) se puede ampliar a 100 A mediante el uso de un transformador de corriente opcional de 100 A (modelo 9790). Esto amplía la potencia máxima a 0,1 MW/MVA. Hay disponible un adaptador de pinza amperimétrica simple y de 50 vueltas (modelo 9780) para la calibración del medidor y del sensor de pinza hasta 1000 A. El 5077 cuenta con rangos de bobina de vuelta para corriente CC y CA, diseñados para usar con este adaptador. Otras opciones incluyen juegos de cables de prueba, opciones de maletín de transporte y software de calibración.
Características
- Tensión de 0 a 1050 V CA/CC
- Corriente de 0 a 22 A CA/CC
- Simulación de potencia monofásica
- Hasta 23 kVA o 23 kW
- Ángulo de fase ± 90,0°
- Factor de potencia 0,00 a 1,00
- Frecuencia ajustable de 40 a 500 Hz
- Opción de transformador de corriente de 100 A CA
- Opción de adaptador de pinza amperimétrica
- Operación a través de EasyCal o software de control virtual
Operación simple
La operación del panel frontal es fácil e intuitiva. Seleccione funciones y rangos rápidamente, establezca valores de salida e incremente los dígitos hacia arriba o hacia abajo a través del teclado. Una función de control de desviación permite al usuario ajustar con precisión el valor de salida como un porcentaje (± 9,999 %). Toda la información se muestra en una pantalla alfanumérica clara y fácil de leer.Capacidades de calibración
El 5077-S2 se puede utilizar como calibrador de banco o para bancos de pruebas automatizados que proporcionan inyección de señal. Los usuarios pueden realizar diversas tareas:- Pruebe el voltaje y la corriente CA/CC en multímetros y medidores de panel.
- Calibrar pinzas amperimétricas (con la opción de bobina de pinza 9780)
- Calibrar y verificar medidores de potencia, vatímetros.
- Genere voltaje y corriente independientes en pruebas automatizadas.
- Energía de entrada en sistemas de prueba automáticos para fabricación.
Software de control del calibrador
El nuevo software de control del calibrador Serie 2 proporciona una interfaz de usuario avanzada con operación intuitiva a través de una PC o computadora portátil. Permite un método rápido de selección, configuración y salida de funciones. Ajuste y desvíe rápidamente los valores, y seleccione fácilmente los rangos y unidades necesarios. Está diseñado para usarse con teclado y teclado. ratón o mediante la operación de pantalla táctil. La facilidad de uso lo hace ideal para técnicos de calibración que realizan aplicaciones de prueba con procedimientos manuales o funciones de verificación rápida de dispositivos de medición. Ver especificaciones de productos

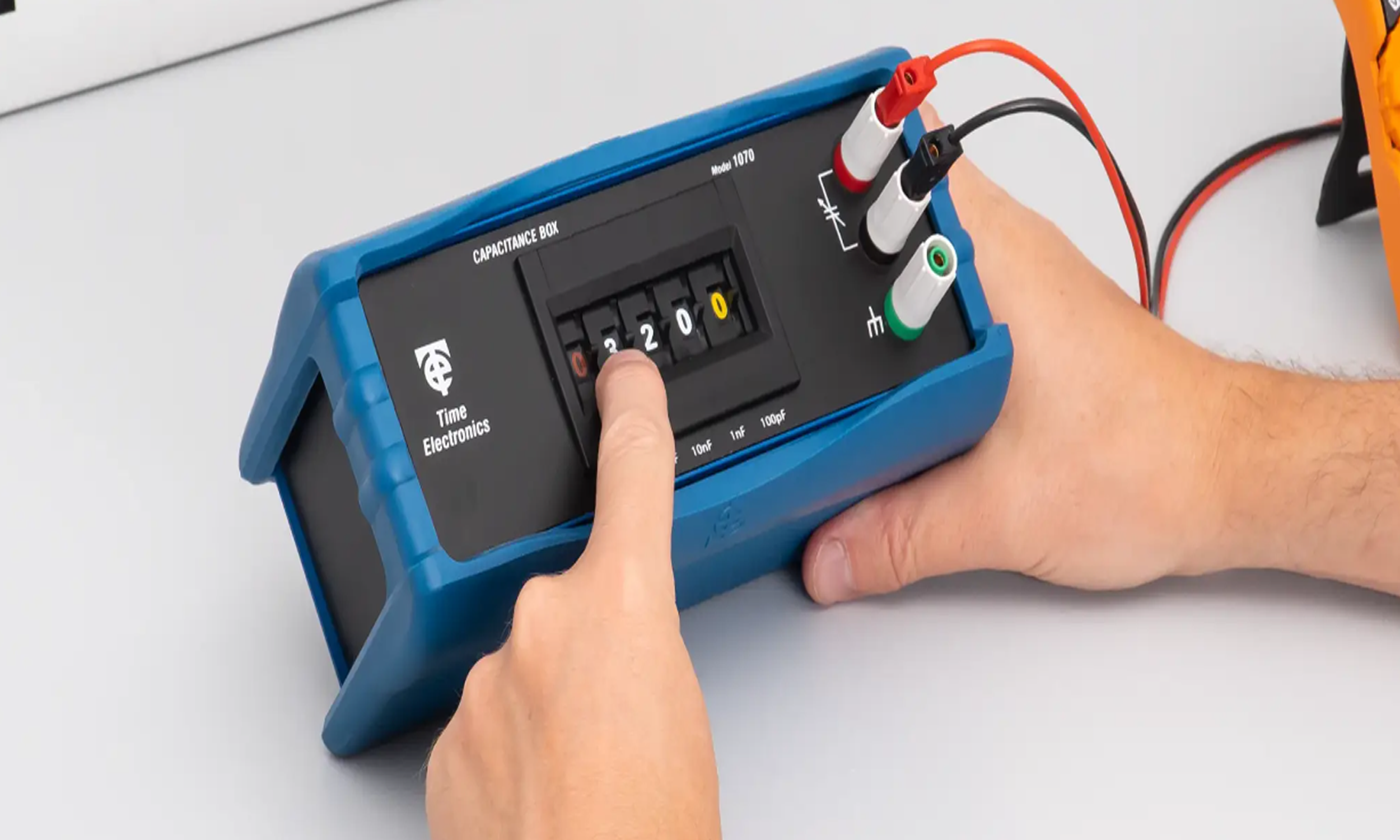

La alta precisión y el amplio rango hacen que la caja de décadas de capacitancia 1070 sea adecuada para aplicaciones en la industria y la educación.
Es a la vez compacto y robusto, alojado en una caja de metal que ofrece una protección completa, con una cubierta protectora de goma para proteger el 1070 contra el desgaste diario. El interruptor de ruedecilla de 5 dígitos permite un ajuste simple y preciso del valor de la capacitancia.
Indicación visual clara: para facilitar la selección y lectura de la configuración, el 1070 incorpora dígitos codificados por colores: μF: rojo, nF: blanco, pF: amarillo.
También está disponible la caja de década de capacitancia 1071 que proporciona de 10 pF a 100 μF. Esta unidad mantiene las mismas características y facilidad de uso con dos décadas adicionales para cubrir la gama más amplia.
Características
- 100 pF a 10 μF
- 1 % de precisión
- Lectura en línea
- Dígitos codificados por colores
- Terminales de seguridad
- Trabajo bipolar
- Se suministra con funda protectora.
Terminales de seguridad
La caja de capacitancia 1070 tiene terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y conectores de pala. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Protección adicional
La caja de la década viene equipada con una cubierta de goma ergonómica que brinda mayor protección y durabilidad. Posee grip texturizado para un cómodo manejo y aberturas laterales para colocar etiquetas. Es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el 1070 en el estuche de transporte opcional 9026.

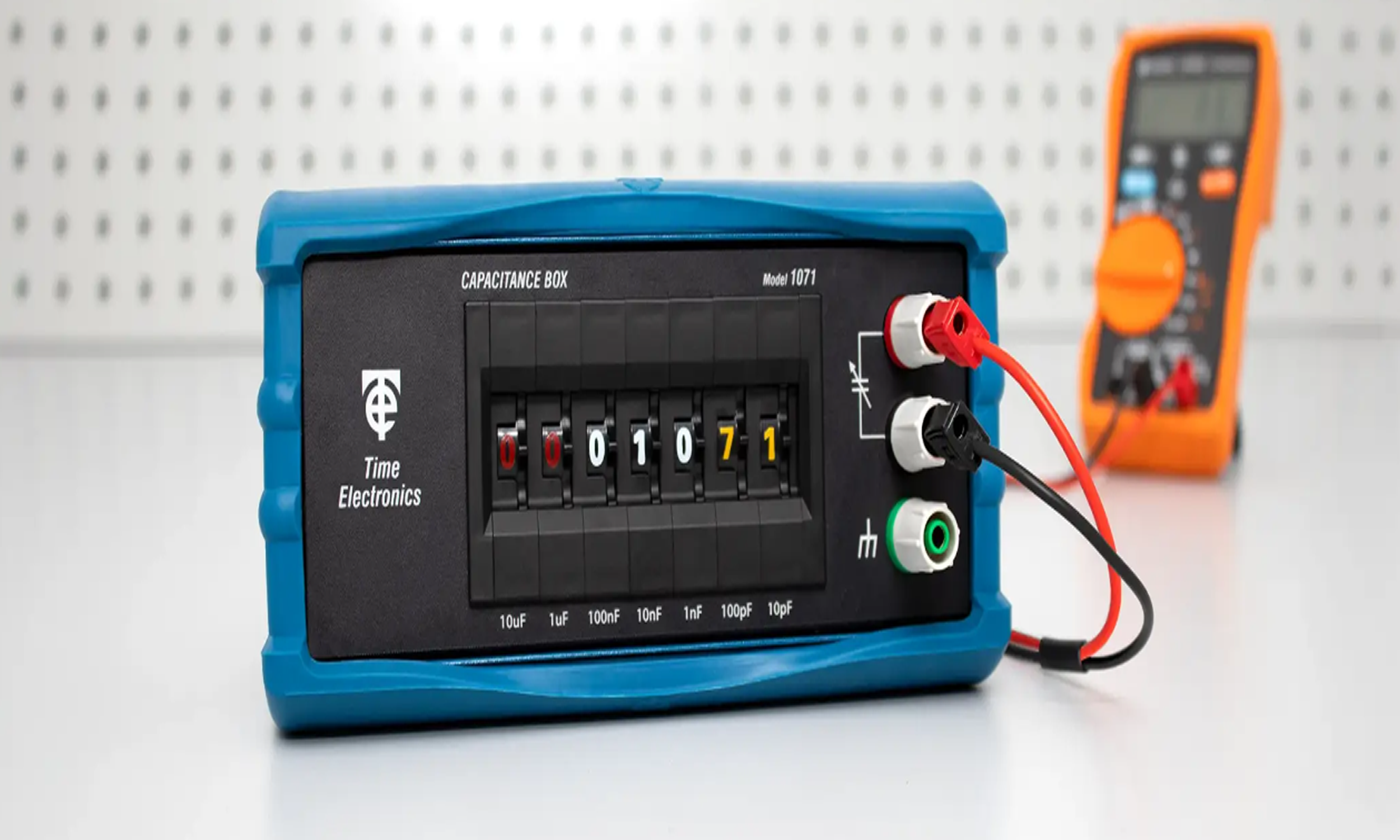

La caja de décadas 1071 tiene precisión y un amplio rango de capacitancia. Se utiliza para aplicaciones en la industria y la educación. Es compacta y robusta, construida en una caja metálica que proporciona un blindaje completo. El conmutador de rueda selectora de 7 dígitos permite un ajuste sencillo y preciso del valor de capacitancia.
Indicación visual clara: Para facilitar la selección y la lectura de la configuración, el 1071 incorpora dígitos codificados por colores: μF en rojo, nF en blanco, pF en amarillo.
Características
- 10 pF a 100 μF
- Exactitud de 1 %
- Capacidad residual: < 50 pF
- Máximo 300 V DC, 200 V AC
- Terminales de seguridad
- Operación bipolar
- Cubierta protectora
Terminales de seguridad
Las conexiones del 1071 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Protección adicional
La caja de década de capacitancia 1071 viene equipada con una cubierta de goma ergonómica que brinda mayor protección y durabilidad. Posee grip texturizado para un cómodo manejo y aberturas laterales para colocar etiquetas. Es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el instrumento en el estuche de transporte opcional 9026.

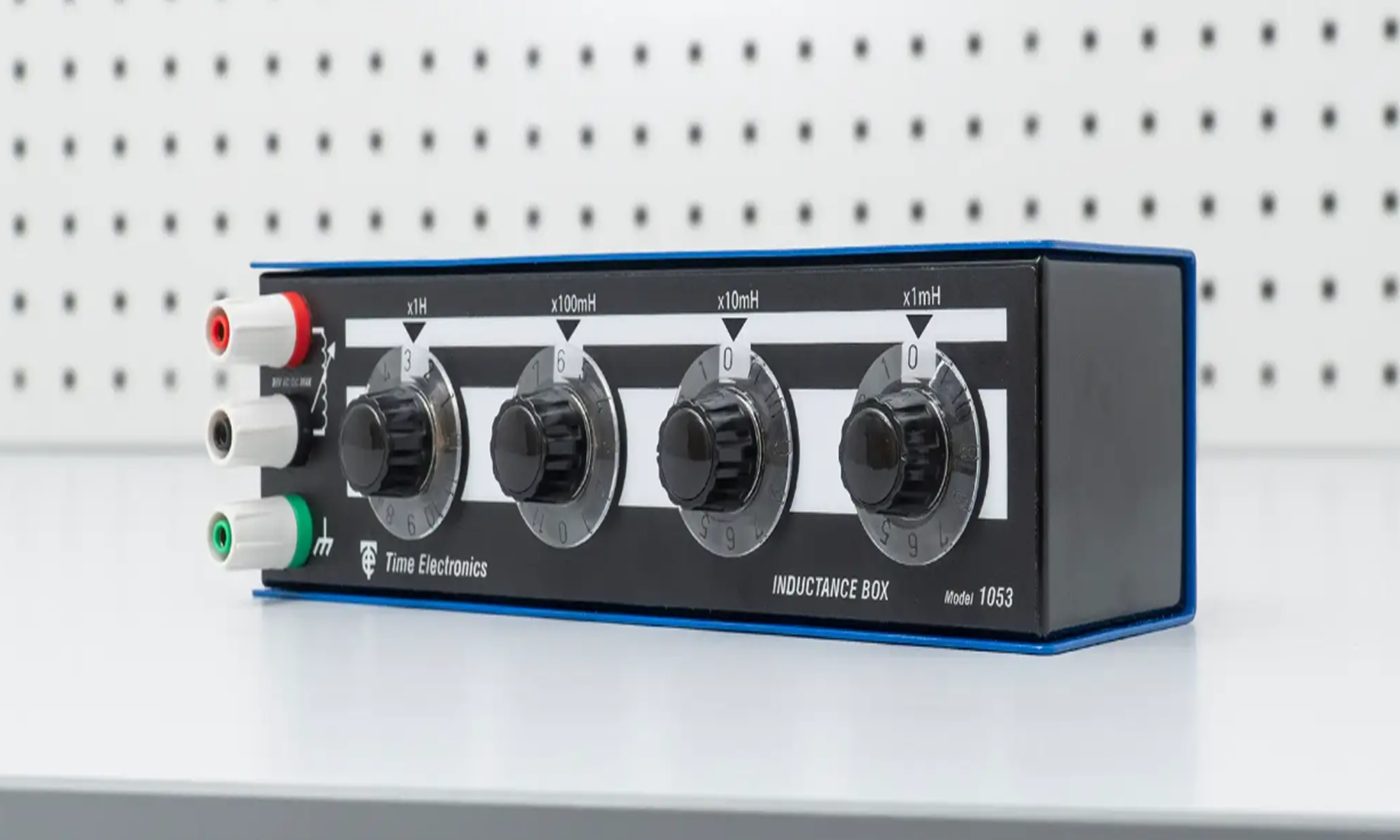

El 1053 es una compacta, robusta y precisa caja de decadas de inductancia indicada para diseño de filtros, experimentación, sustituciones de propósito general y diseño de convertidores DC a DC. La inductancia es ajustada mediante cuatro diales de fácil lectura que están divididos en 4 decadas y proveen pasos de 1 mH, 10 mH, 100 mH y 1 H. El ajuste máximo es de 11,11 H.
El 1053 está montado en una carcasa de metal completamente protegida, acabada en dos tonos de azul y negro. La caja de la década tiene inductores de núcleo de ferrita de alta permeabilidad que garantizan una influencia insignificante de los campos magnéticos externos y una máxima estabilidad.
Características
- 1 mH a 10 H
- Exactitud de 3 %
- Alta estabilidad
- Corriente máxima: 150 mA
- Terminales de seguridad
- Cubierta metálica robusta
- Lectura en línea
Lectura en línea
La inductancia se selecciona marcando el valor requerido usando los interruptores giratorios. Esto permite un ajuste preciso con una indicación clara e inequívoca. Cada década tiene una escala de 0 a 11. Esto permite una superposición conveniente de los valores establecidos.Terminales de seguridad
Las conexiones del 1053 se realizan a través de terminales de seguridad que son compatibles con enchufes estándar, enchufes revestidos de 4 mm, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.

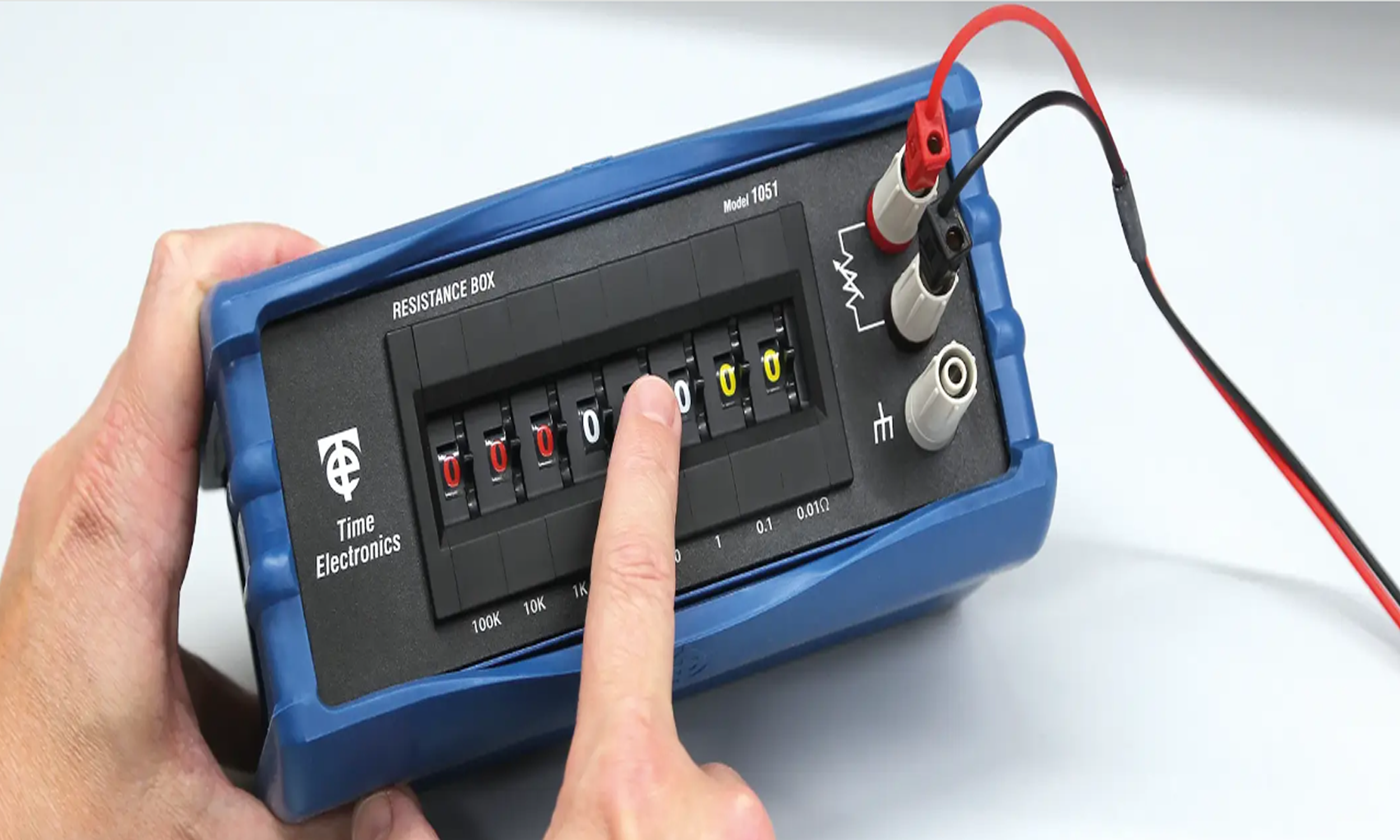

Una caja de décadas de resistencia de precisión diseñada para trabajos generales de laboratorio, incluida la termometría de resistencia de platino. El 1051 es compacto y duradero, alojado en una robusta caja de metal con cubierta de goma protectora extraíble, lo que lo hace ideal para usar en el laboratorio o en el campo. Se logra una excelente precisión mediante el uso de resistencias de película metálica de alta estabilidad. El interruptor de ruedecilla de 8 dígitos permite un ajuste simple y preciso con una indicación clara del valor de la resistencia.
Contactos de conmutación: Se ha prestado especial atención a la fiabilidad de funcionamiento. Una disposición especial de múltiples contactos dorados garantiza una baja resistencia de contacto y un funcionamiento continuo incluso si falla un contacto.
Indicación visual clara: para facilitar la selección y la lectura de la configuración, el 1051 incorpora dígitos codificados por colores: kiloohmios: rojo, ohmios: blanco, miliohmios: amarillo.
Características
- 0,01 Ω a 1 MΩ
- Alta precisión y estabilidad.
- Operación simple con indicación visual clara
- Adecuado para simulación Pt100
- Coeficiente de baja temperatura
- Terminales de seguridad
- Cubierta protectora removible
- Robusto y duradero para uso en laboratorio o campo
Terminales de seguridad
Las conexiones del instrumento se realizan a través de terminales de seguridad que son compatibles con enchufes revestidos de 4 mm, enchufes estándar, cables desnudos y terminales de horquilla. Estos terminales están diseñados específicamente con características de seguridad que incluyen una distancia de apertura limitada y una brida elevada alrededor de la superficie de conexión de metal. Esto asegura que las holguras sean suficientes para hacer que las partes metálicas expuestas sean a prueba de contacto.Protección adicional
El 1051 viene equipado con una cubierta de goma ergonómica que brinda mayor protección y durabilidad. Posee grip texturizado para un cómodo manejo y aberturas laterales para colocar etiquetas. La cubierta protectora es fácil de quitar si el usuario prefiere una unidad independiente o para alojar el 1051 en el estuche de transporte opcional 9026.

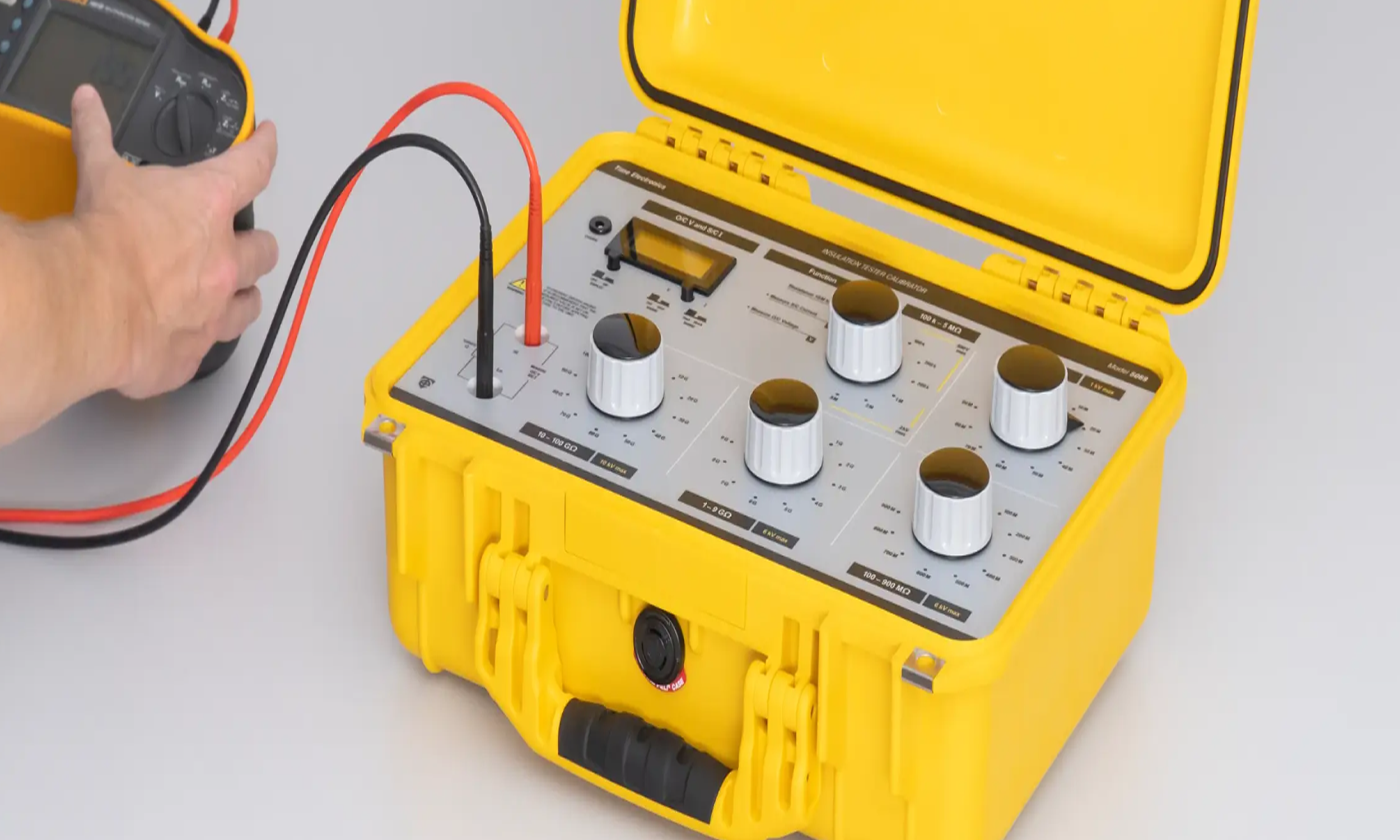

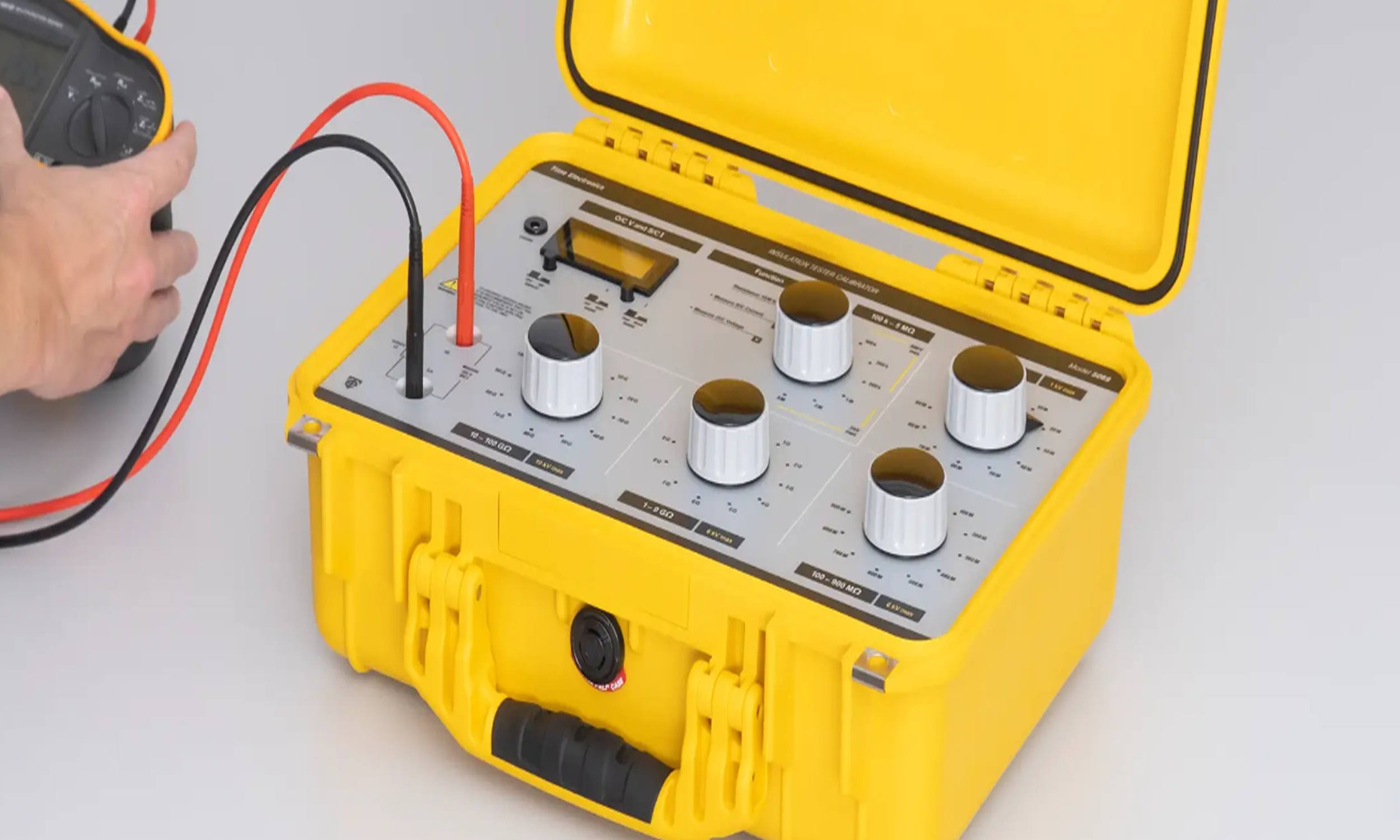

Un instrumento de precisión adecuado para calibrar y probar probadores de aislamiento de uso general y megóhmetros con voltajes de prueba de hasta 10 kV.
El 5069 está alojado en un estuche de seguridad duradero y funciona con una batería recargable. Esto asegura un aislamiento total de la red eléctrica y evita fugas.
El probador de aislamiento que se está calibrando se puede probar para tensión de circuito abierto y corriente de cortocircuito. Estos se muestran en el medidor digital montado en el panel frontal. La resistencia de aislamiento la proporciona un banco de resistencia de década de 4 diales de precisión que se puede configurar a un máximo de 99,99 GΩ con valores de resistencia adicionales de 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ y 5 MΩ que se pueden cambiar según sea necesario.
Robusto y portátil, el 5069 es ideal para trabajos de calibración en el sitio. También está disponible el calibrador de comprobadores de aislamiento 5068 , versión de 2,5 kV. Para capacidades adicionales de prueba eléctrica, el calibrador 5030 es un calibrador de laboratorio para probadores de instalaciones multifunción.
Ver especificaciones de productos
Características
- 100 kΩ a 100 GΩ
- Precisión básica 1 %
- Funcionamiento hasta 10 kV
- Portátil con funcionamiento a batería
- Conectores de seguridad envueltos
- Medir el voltaje de circuito abierto
- Medir el corriente de cortocircuito

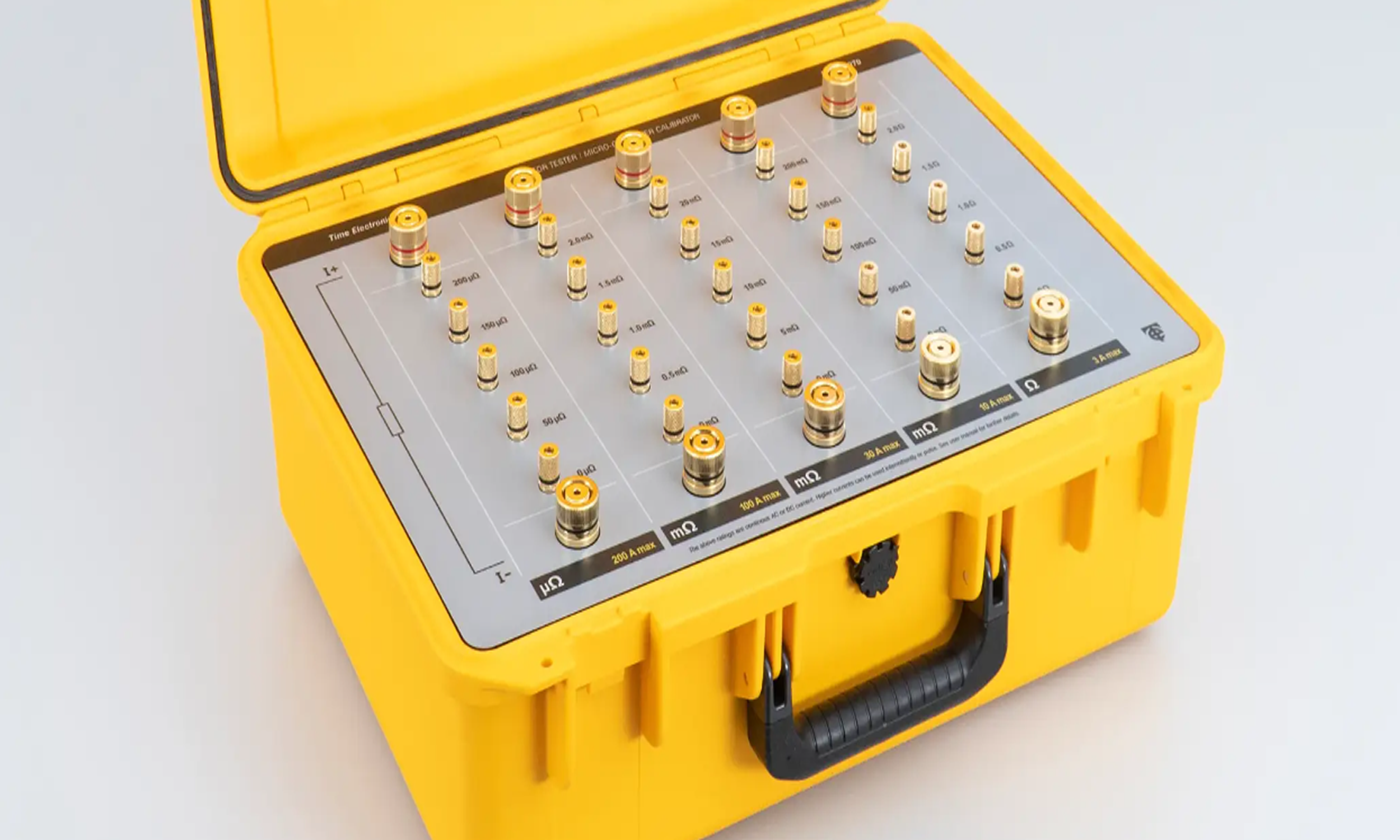

El 5070 es un instrumento portátil adecuado para calibrar probadores de conductores de alta corriente y micro-ohmímetros. Incorpora 5 juegos de resistencias estándar de alta corriente que se utilizan para permitir una calibración de precisión.
Tiene una clasificación de corriente continua máxima sustancial, pero también se puede usar con corrientes de prueba transitorias/pulso mucho más altas. Los estándares de resistencia interna son todos tipos de manganina de alta calidad con buena estabilidad a largo plazo y coeficientes de temperatura.
Robusto y portátil, el 5070 es ideal para el trabajo de calibración en el sitio, alojado en un estuche de campo amarillo de seguridad con asa de transporte.
Ver especificaciones de productos
Características
- Calibrar probadores de conductores
- Calibrar micro-ohmímetros
- 0,2, 2, 20, 200, 2000 mΩ
- 5 puntos de calibración: 0/25/50/75/100 %
- Terminales chapados en oro
- Conexión EMF térmica baja
- Estuche portátil robusto
Conexión y operación simples
El panel frontal del 5070 está segmentado para indicar claramente los rangos, clasificaciones y conexiones para el trabajo de prueba. Los terminales chapados en oro de alta calidad son adecuados para la inserción de enchufes de 4 mm en conectores de compresión de tornillo. Para la conexión de corriente, se proporcionan terminales grandes de 25 mm de diámetro. El anillo exterior se puede quitar por completo para las conexiones de abrazadera.Robusto y Duradero
El 5070 puede utilizarse en el laboratorio, taller o movilizarse como calibrador de campo. La carcasa de seguridad protege los componentes internos y también facilita el almacenamiento del instrumento cuando no se utiliza. Este tipo de carcasa proporciona una solución óptima para trabajos de prueba de alta corriente. Es similar a los diseños de muchos microohmímetros que tienen capacidades de potencia de salida muy altas.
El 5065 es un multímetro de banco de 6½ dígitos versátil y de alto rendimiento con 19 funciones de medición. El bajo costo, la operación simple, la estabilidad y la alta precisión hacen del 5065 un DMM ideal para una variedad
Leer más
El 5011 es un calibrador versátil y de alta precisión que se puede utilizar en una amplia gama de aplicaciones en diversas industrias. Utilizado principalmente como fuente de resistencia/RTD programable, el 5011 proporciona resiste
Leer más
Un multímetro digital de sobremesa que combina alto rendimiento y precisión con un funcionamiento sencillo. El 5075 mide desde nanovoltios hasta 10 kV, desde picoamperios hasta 30 amperios, desde nanoohmios hasta 1 GΩ y desde picofaradio
Leer más
El 5030 es un instrumento de precisión diseñado para calibrar RCD, lazo, aislamiento, probadores de tierra y probadores de instalaciones multifunción. Simula con precisión los tiempos de disparo de RCD y mide las corrientes producidas p
Leer más
El 5045 es un calibrador versátil y de alta precisión capaz de calibrar osciloscopios, temporizadores/contadores y frecuencímetros digitales y analógicos. Proporciona una amplia gama de salidas para amplitud, frecuencia, período y anch
Leer más
Una caja de precisión de baja resistencia de ohmios diseñada para trabajos generales de laboratorio, incluida la termometría de resistencia de platino.
La caja de la década 1041 es compacta y duradera, alojada en una robusta caja
Leer más
El 1061 es una caja de décadas robusta y de bajo coste diseñada para satisfacer los requisitos aplicaciones de formación e industriales. Las resistencias de película metálica con una potencia nominal de 0,75 W se utiliza
Leer más
El 5051Plus combina un calibrador multifunción de precisión, un multímetro de 6,5 dígitos y una PC industrial con pantalla táctil. Al ofrecer una calibración de alto rendimiento y la máxima funcionalidad, proporciona la base p
Leer más
El 1049 es un simulador de precisión portátil para elementos de resistencia de platino Pt100 0.3850 que se utilizan para medir la temperatura con precisión. Sigue la escala Pt100 de -200 °C a +800 °C con 23 puntos de ajuste. Se
Leer más
Una caja de resistencia compacta de 5 valores fijos diseñada para requisitos industriales, generales de laboratorio y educativos.
Alojado en una caja robusta, el 1068 es fácil de transportar y ocupa un espacio mínimo en la mesa
Leer más
Una caja de resistencia compacta de 5 valores fijos diseñada para requisitos industriales, generales de laboratorio y educativos.
Alojado en una caja robusta, el 1068 es fácil de transportar y ocupa un espacio mínimo en la mesa
Leer más
Una caja de décadas de resistencia eléctrica diseñada para cumplir con el estándar para uso industrial y fines de educación técnica. Alojado en una robusta caja ventilada, el 1065 puede soportar un uso arduo mientras ma
Leer más
Una caja de décadas para simulación de resistencias de 10 mΩ a 12 kΩ. Su alta precisión, estabilidad a largo plazo y bajo coeficiente de temperatura hacen que el 1067 sea ideal para simular y calibrar sensores Pt100 e in
Leer más
Una caja decodificadora de precisión de resistencia de amplio rango diseñada para satisfacer los requisitos tanto de la industria como de la enseñanza. La 1040 es compacta y duradera, y está alojada en una robusta caja
Leer más
El modelo 5025E Serie 2 es un calibrador multiproducto que brinda una solución versátil y eficiente para una amplia c obertura de carga de trabajo. Calibre varios tipos de herramientas de prueba eléctricas y dispositivos de medici
Leer más
El 5025C Serie 2 es un calibrador multifunción que proporciona una amplia gama de salidas de precisión para la calibración de herramientas de prueba eléctricas, medidores y varios tipos de dispositivos de medición. Combina rendi
Leer más
El 1090 es un calibrador de procesos portátil de alto rendimiento que combina funciones de fuente y medida para termopares, Pt100s, μV, mV y mA. Como instrumento multifunción, el 1090 combina precisión y durabilidad con un func
Leer más
El 5018 es un calibrador programable versátil capaz de cubrir una amplia gama de aplicaciones de prueba. Se puede configurar como una fuente de voltaje de CC de una sola función o como un calibrador avanzado de voltaje y corrie
Leer más
Un instrumento de prueba portátil multipropósito que se puede usar como carga de corriente ajustable, fuente de alimentación ajustable o fuente de corriente de precisión. El 1077 se usa comúnmente para probar y simular siste
Leer más
Un instrumento portátil que funciona como fuente de corriente y voltaje y como calibrador de lazo multipropósito. El alto rendimiento y la operación simple lo hacen adecuado para I+D, servicio, ingenieros de control de proceso
Leer más
El modelo 5077 Serie 2 es un calibrador multifunción para generar tensión y corriente CA/CC y alimentación monofásica. Se puede utilizar como calibrador de carga de trabajo para la verificación de dispositivos de medición eléctrica o
Leer más
La alta precisión y el amplio rango hacen que la caja de décadas de capacitancia 1070 sea adecuada para aplicaciones en la industria y la educación.
Es a la vez compacto y robusto, alojado en una caja de metal que ofrece
Leer más
La caja de décadas 1071 tiene precisión y un amplio rango de capacitancia. Se utiliza para aplicaciones en la industria y la educación. Es compacta y robusta, construida en una caja metálica que proporciona un blindaj
Leer más
El 1053 es una compacta, robusta y precisa caja de decadas de inductancia indicada para diseño de filtros, experimentación, sustituciones de propósito general y diseño de convertidores DC a DC. La inductancia es ajust
Leer más
Una caja de décadas de resistencia de precisión diseñada para trabajos generales de laboratorio, incluida la termometría de resistencia de platino. El 1051 es compacto y duradero, alojado en una robusta caja de metal
Leer más
Un instrumento de precisión adecuado para calibrar y probar probadores de aislamiento de uso general y megóhmetros con voltajes de prueba de hasta 10 kV.
El 5069 está alojado en un estuche de seguridad duradero y funciona con un
Leer más
El 5070 es un instrumento portátil adecuado para calibrar probadores de conductores de alta corriente y micro-ohmímetros. Incorpora 5 juegos de resistencias estándar de alta corriente que se utilizan para permitir una calibraci
Leer más
